Тема 8. Ураження нерухомих спостережуваних наземних цілей з пристрілюванням за виміряними відхиленнями
Заняття 3. Пристрілювання за допомогою безпілотного авіаційного комплексу
Навчальні питання
- Порядок пристрілювання за допомогою БпАК. Визначення коректур дальності та напрямку розрахунком. Перехід до стрільби на ураження.

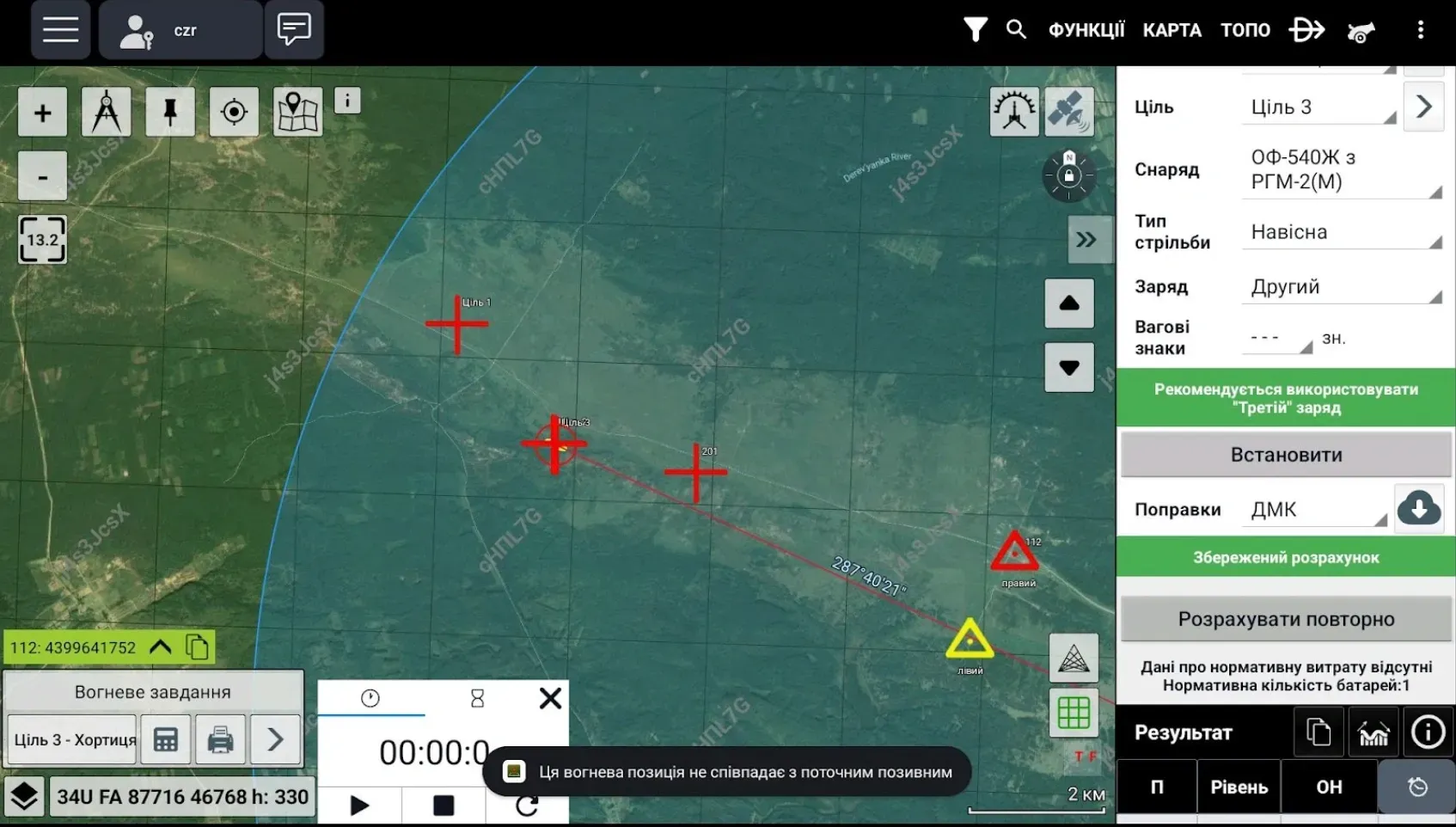

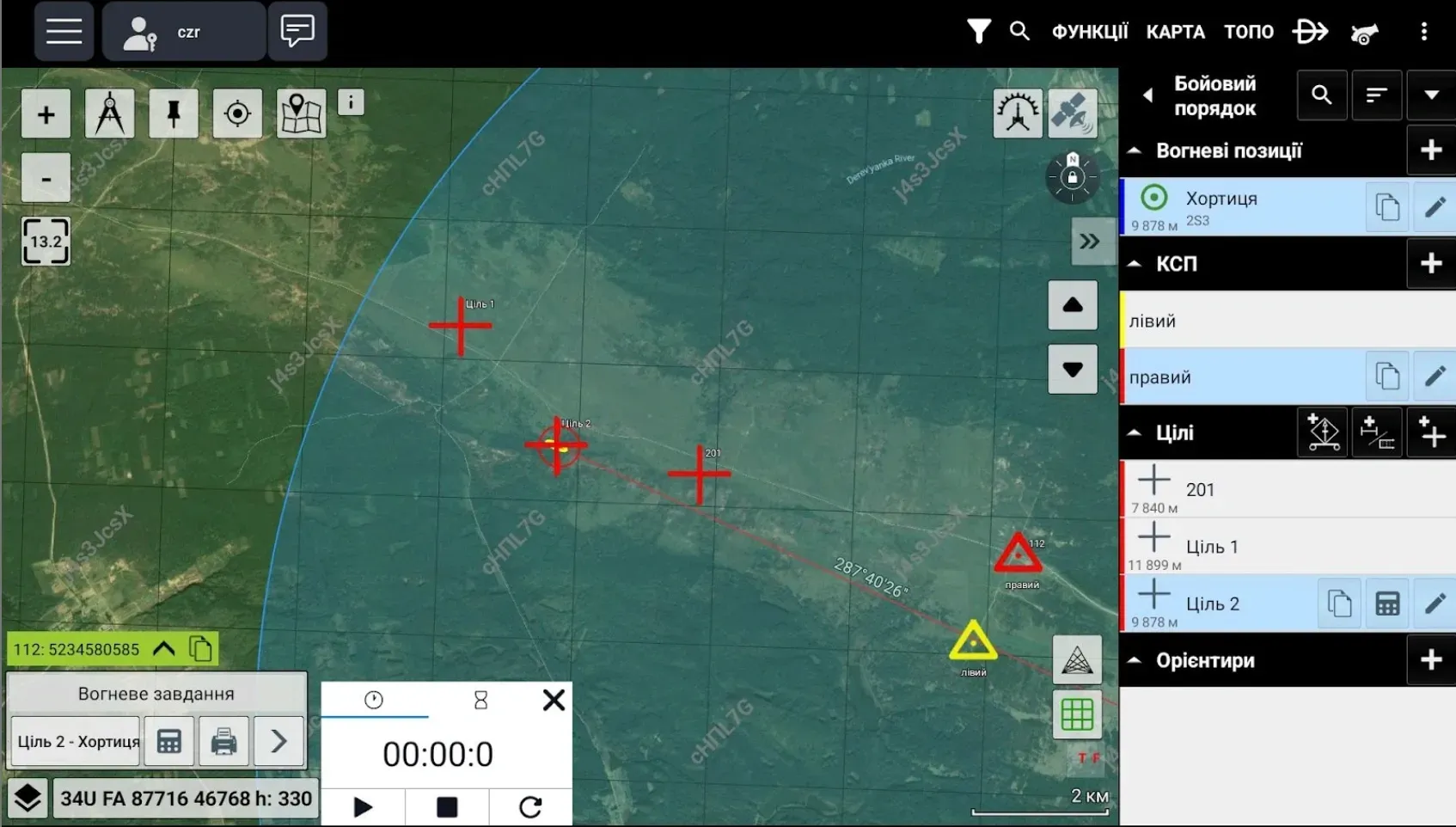

- Ураження нерухомих спостережних цілей пристрілюванням за допомогою БпАК. Визначення установок для стрільби з використанням ПК «Кропива».
Інформаційно-методичне забезпечення
Актуальність заняття
Основний спосіб визначення установок для стрільби на ураження - БпАК. Отримані навички будуть використовуватися щодня.
Очікуваний результат
Вміння проводити пристрілювання та ураження цілей за допомогою БпАК.
Переваги та обмеження
Переваги (очі за горизонтом):
- Висока точність: коригування вогню в реальному часі.
- Ефективний контроль: припинення вогню одразу після досягнення результату (економія БК).
- Динамічний супровід: відстеження рухомих цілей (відхід батареї противника) та перенесення вогню.
Обмеження (фактори ризику):
- Погодні умови: залежність від видимості, хмарності та опадів.
- Повітряна обстановка: вразливість до ворожих засобів РЕБ та ППО.
- Складність ідентифікації: проблема з розпізнаванням саме «свого» розриву серед інших.
Інтерфейс взаємодії: протокол радіообміну
Командир артпідрозділу (передає завдання):
- номер та характер цілі (репера);
- координати / квадрат розташування;
- польотний час снарядів;
- кут підвищення та висота траєкторії;
- кількість пострілів та порядок доповіді.
Оператор БпАК (доповідає після виявлення):
- точні координати цілі в узгодженій системі;
- розміри цілі, ступінь її укритості;
- склад групової цілі (кількість одиночних);
- готовність до обслуговування стрільби;
- залишок часу роботи батареї БпЛА.
Технологічний дуалізм: визначення координат
Засіб повітряної розвідки
Шлях А. Спеціалізований БпАК
- базова апаратура має вбудований далекомір;
- отримання прямих прямокутних координат розриву або відхилення.
Шлях Б. Комерційний коптер (типу Mavic)
- технічні можливості автоматичної засічки обмежені;
- накладання відеопотоку на електронну карту місцевості (ЕКМ);

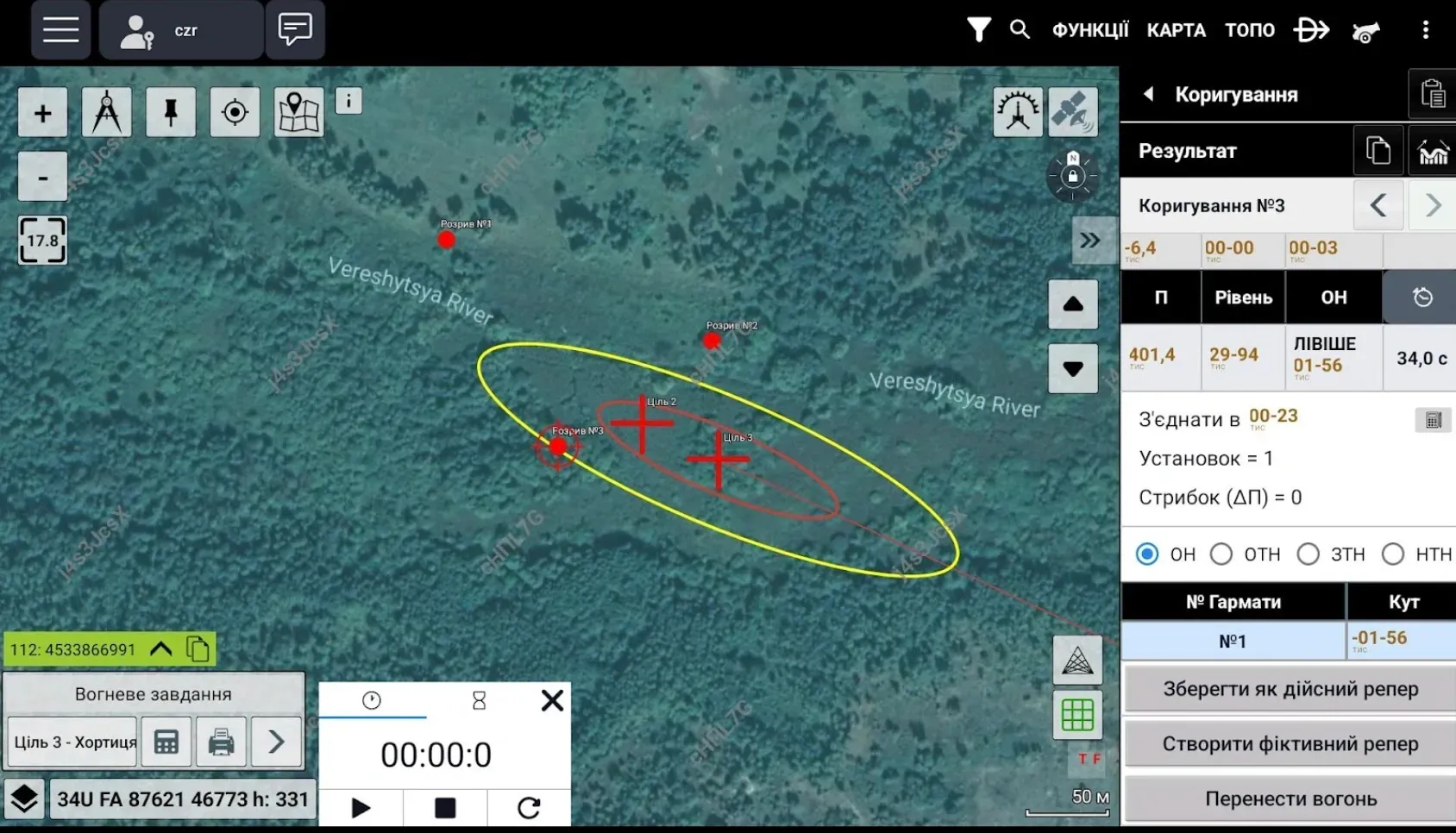

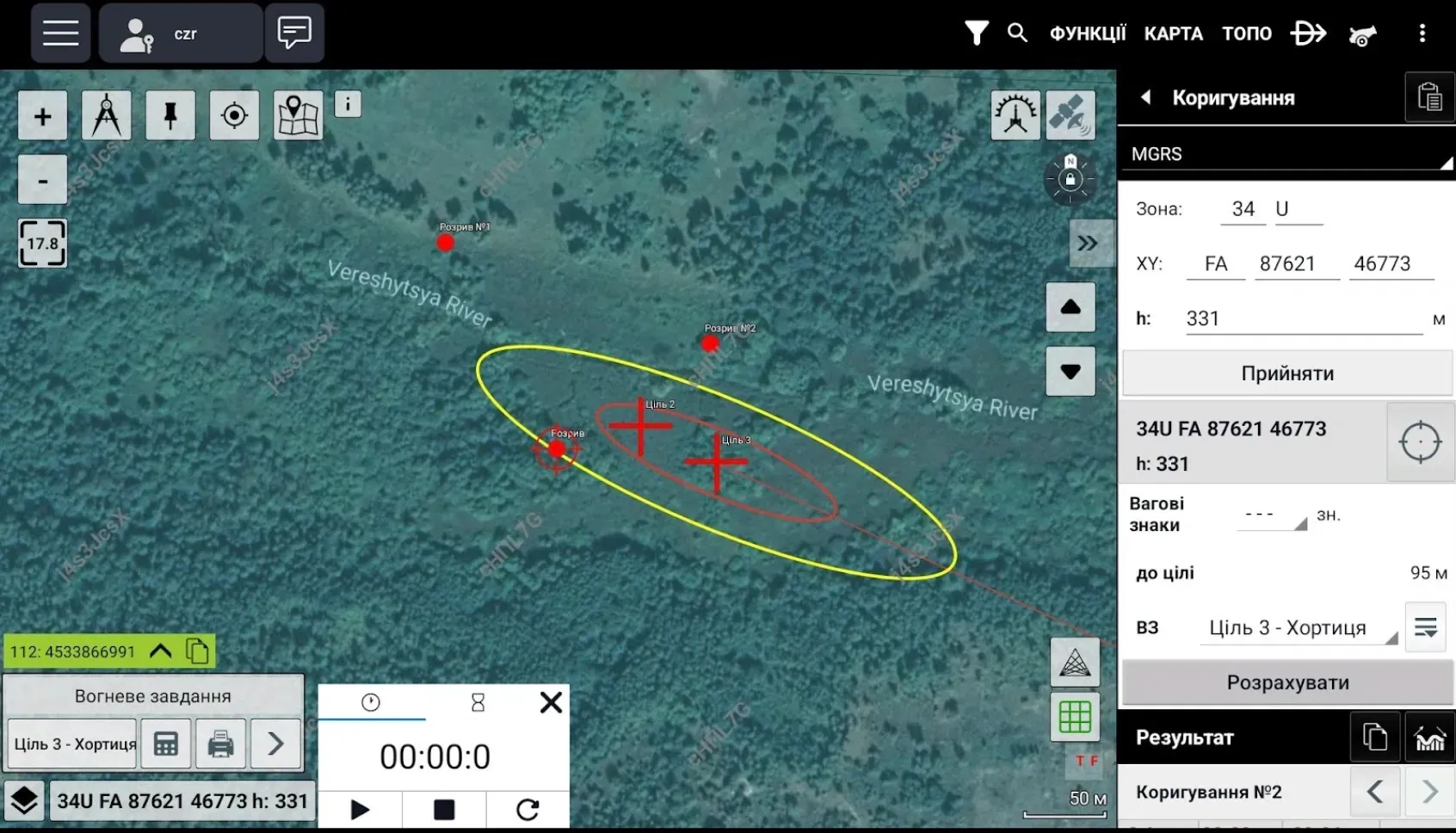

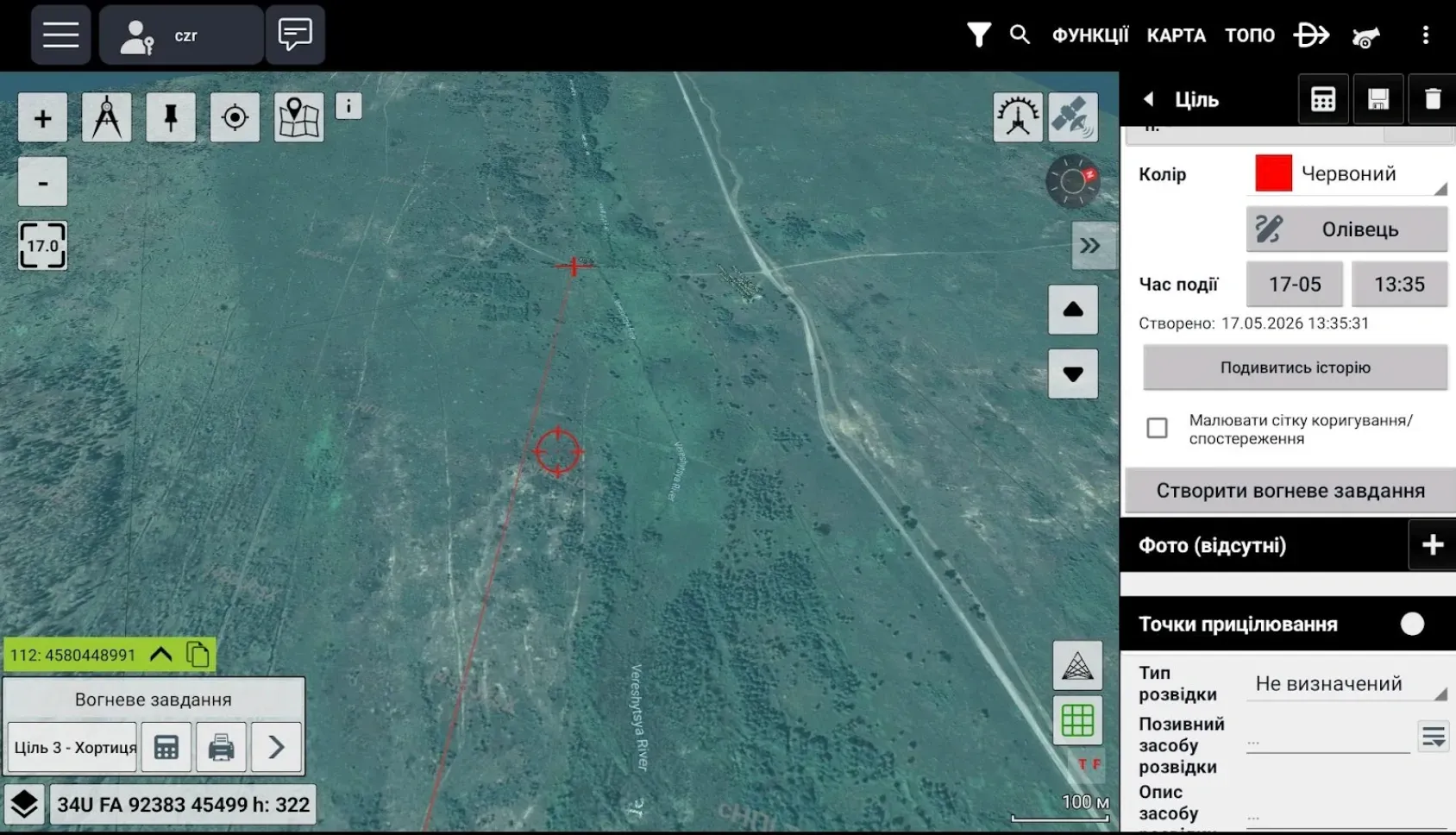

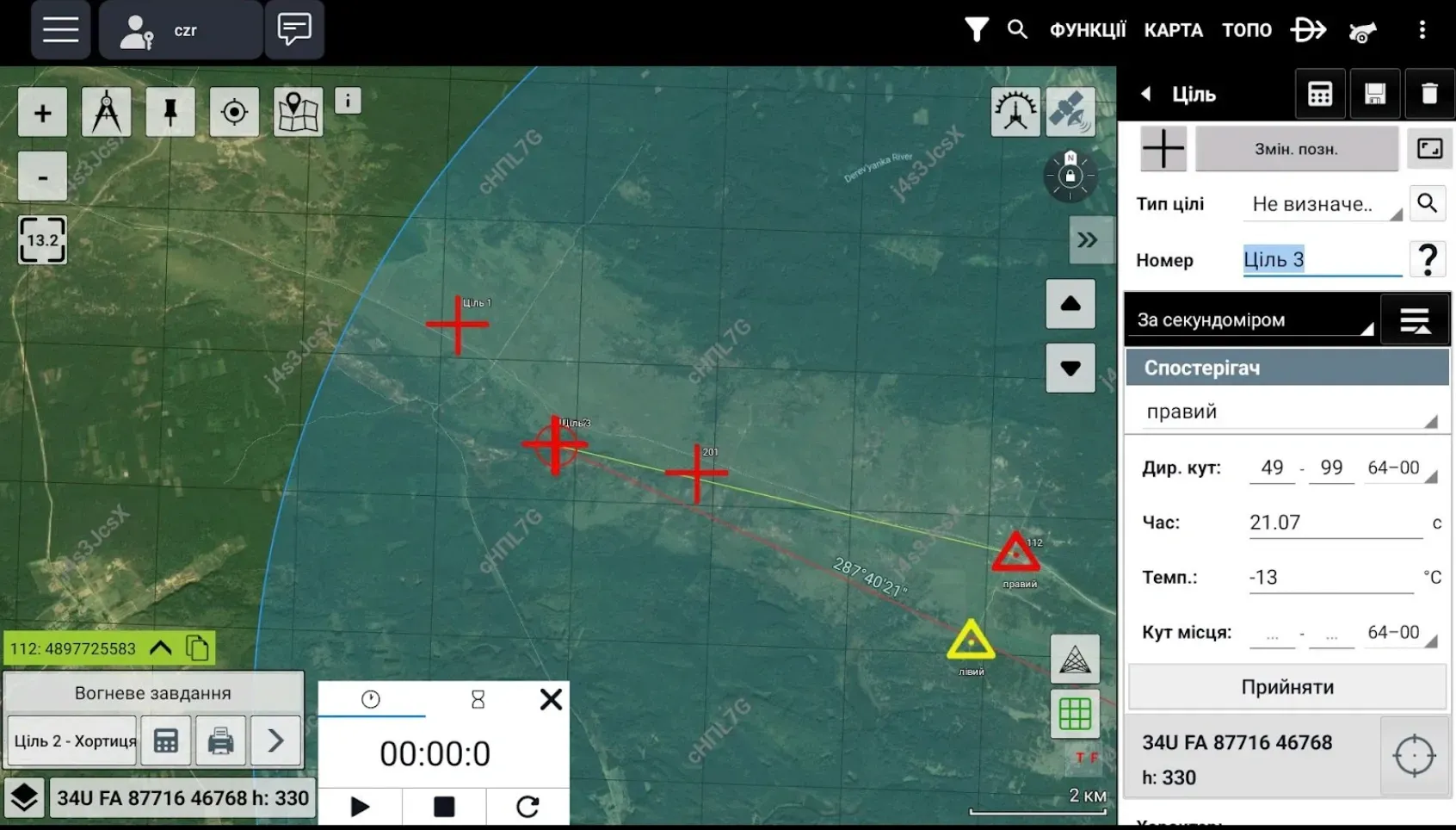

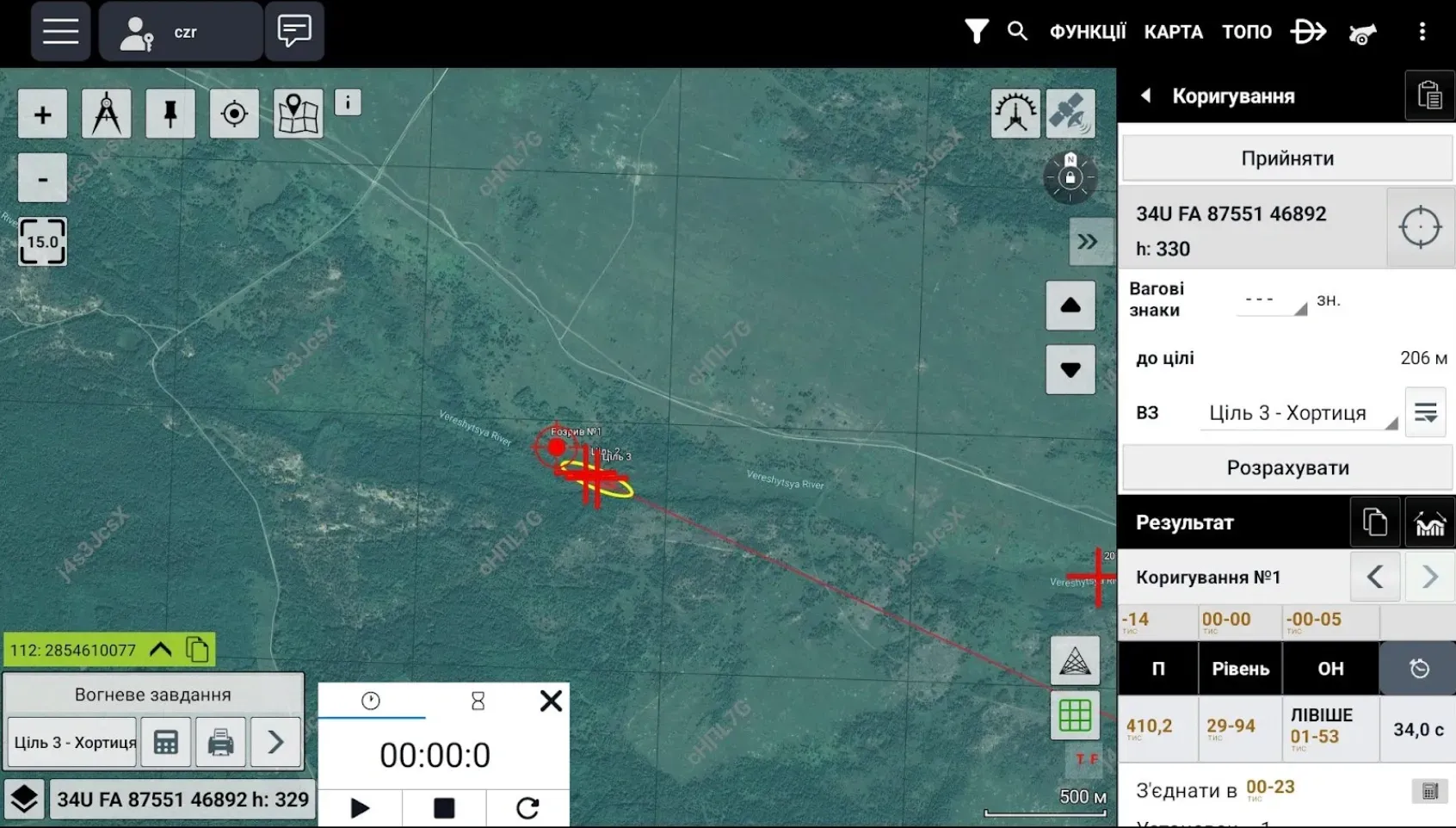

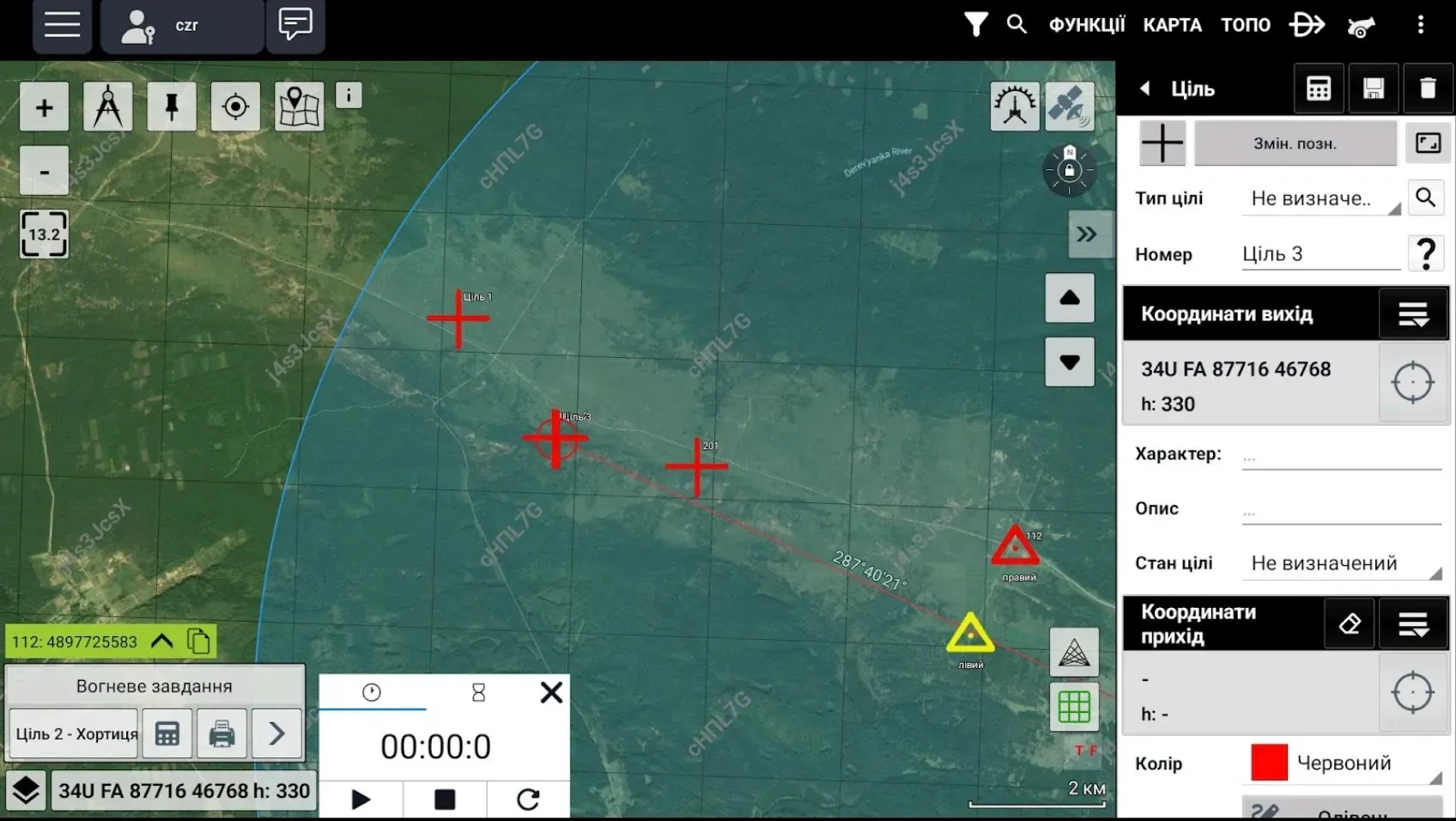

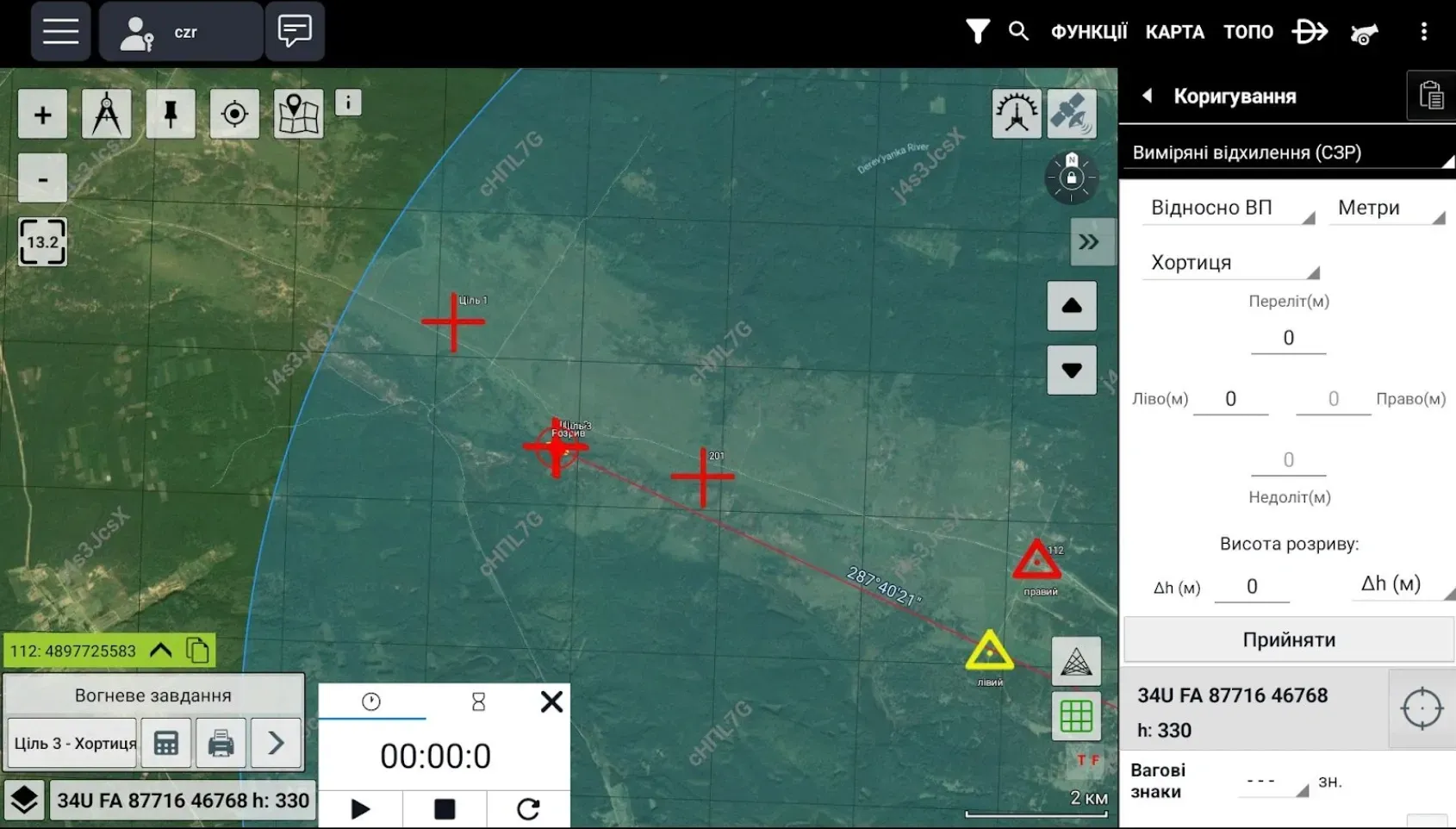

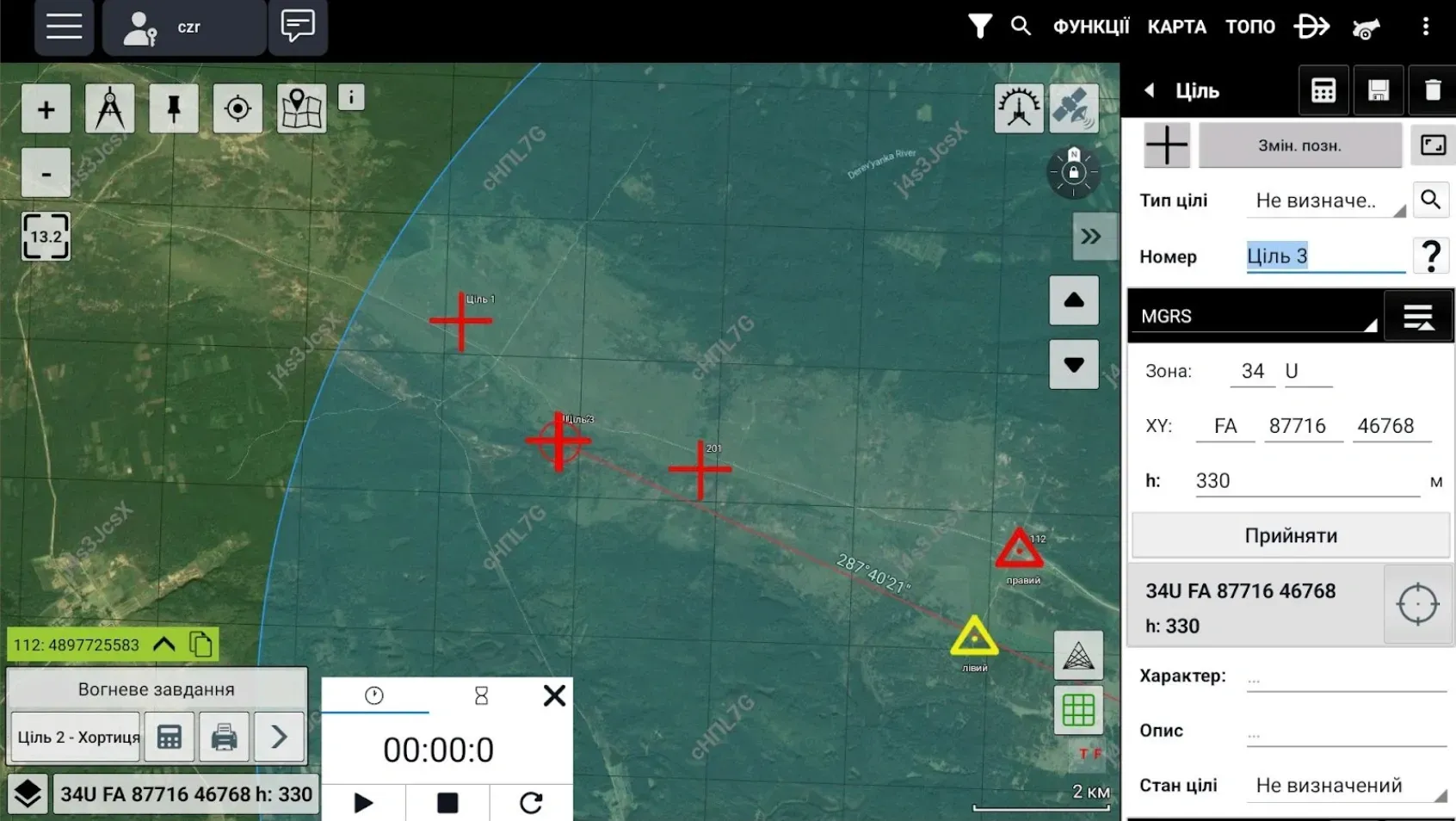

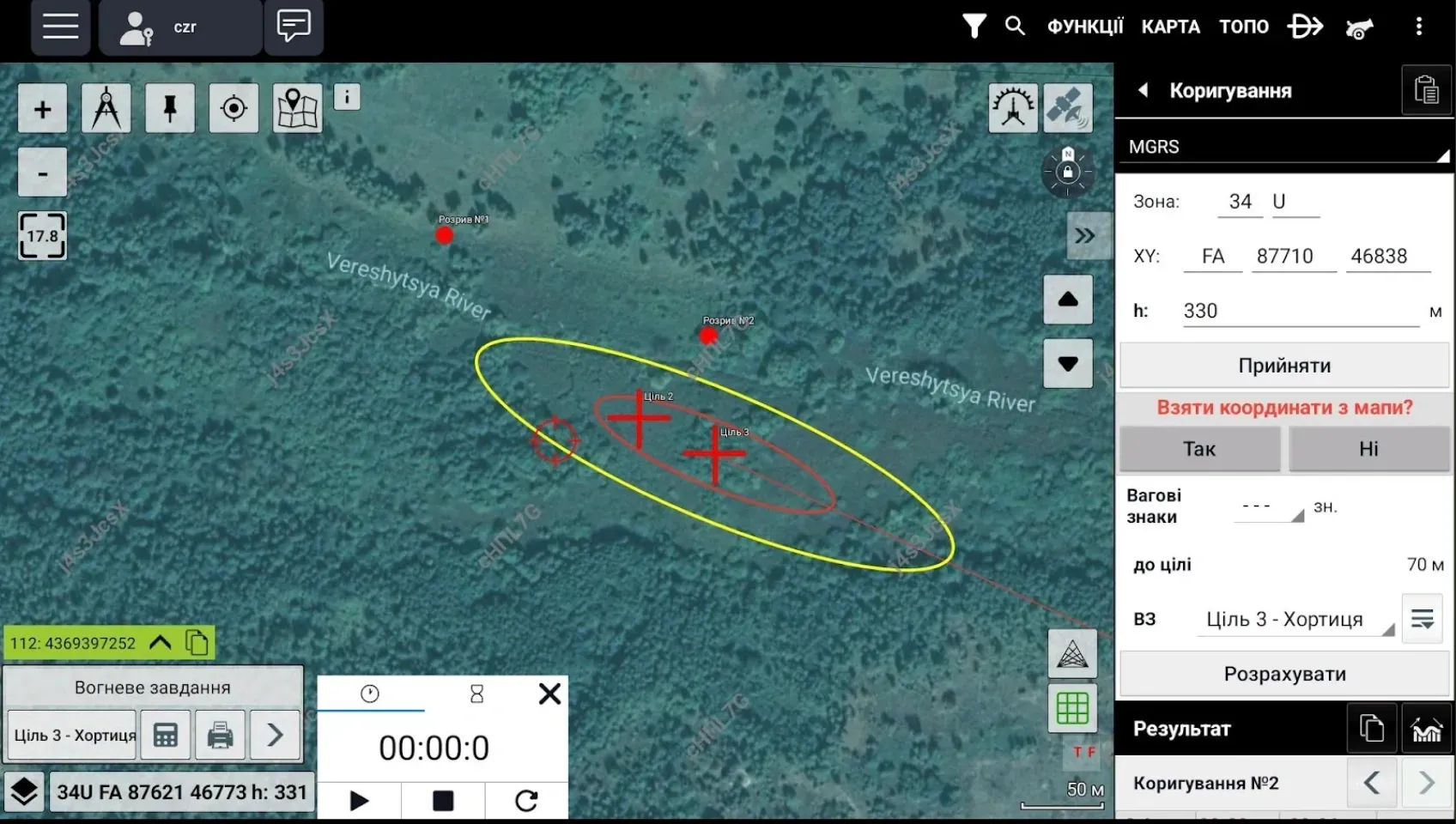

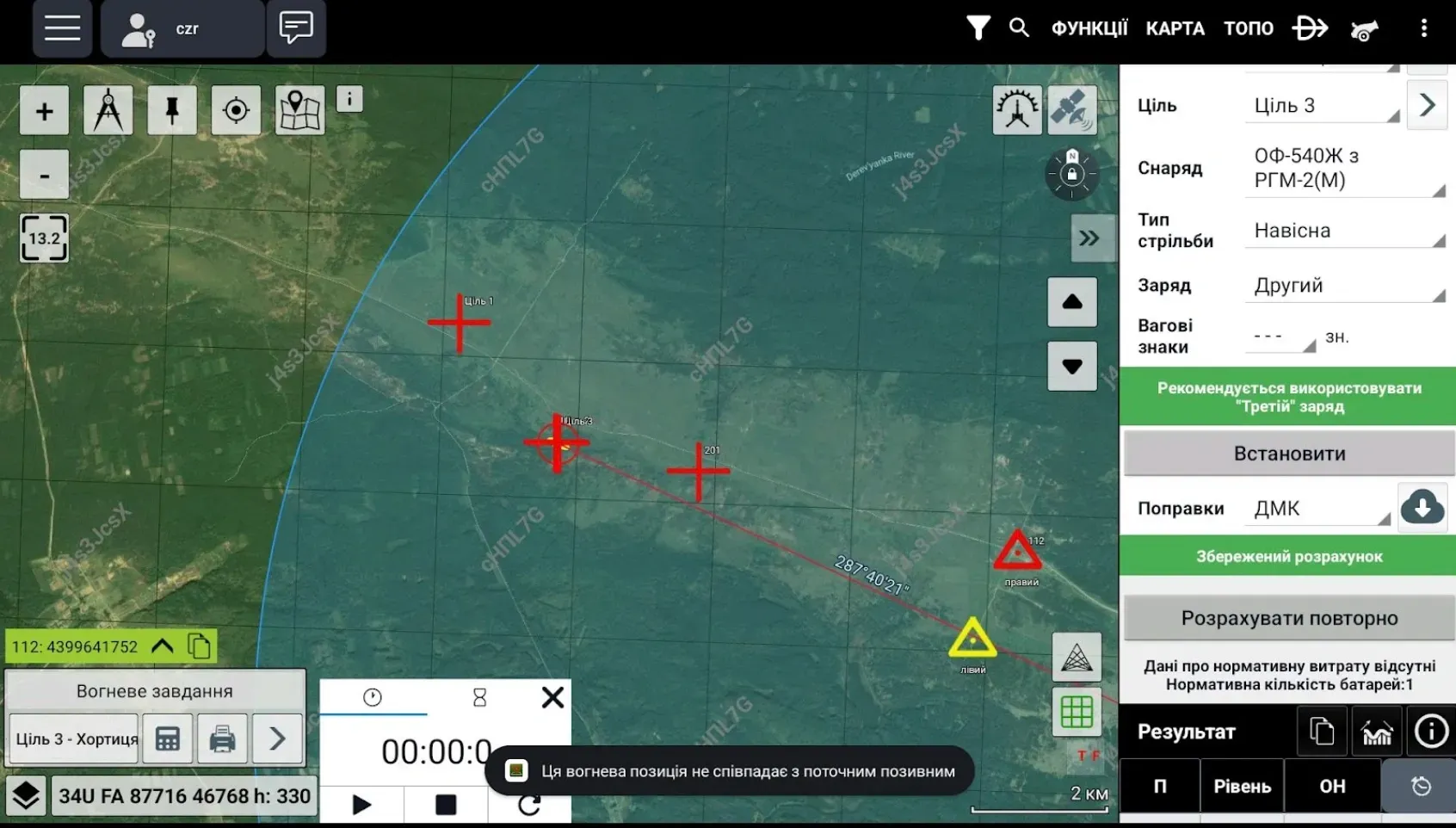

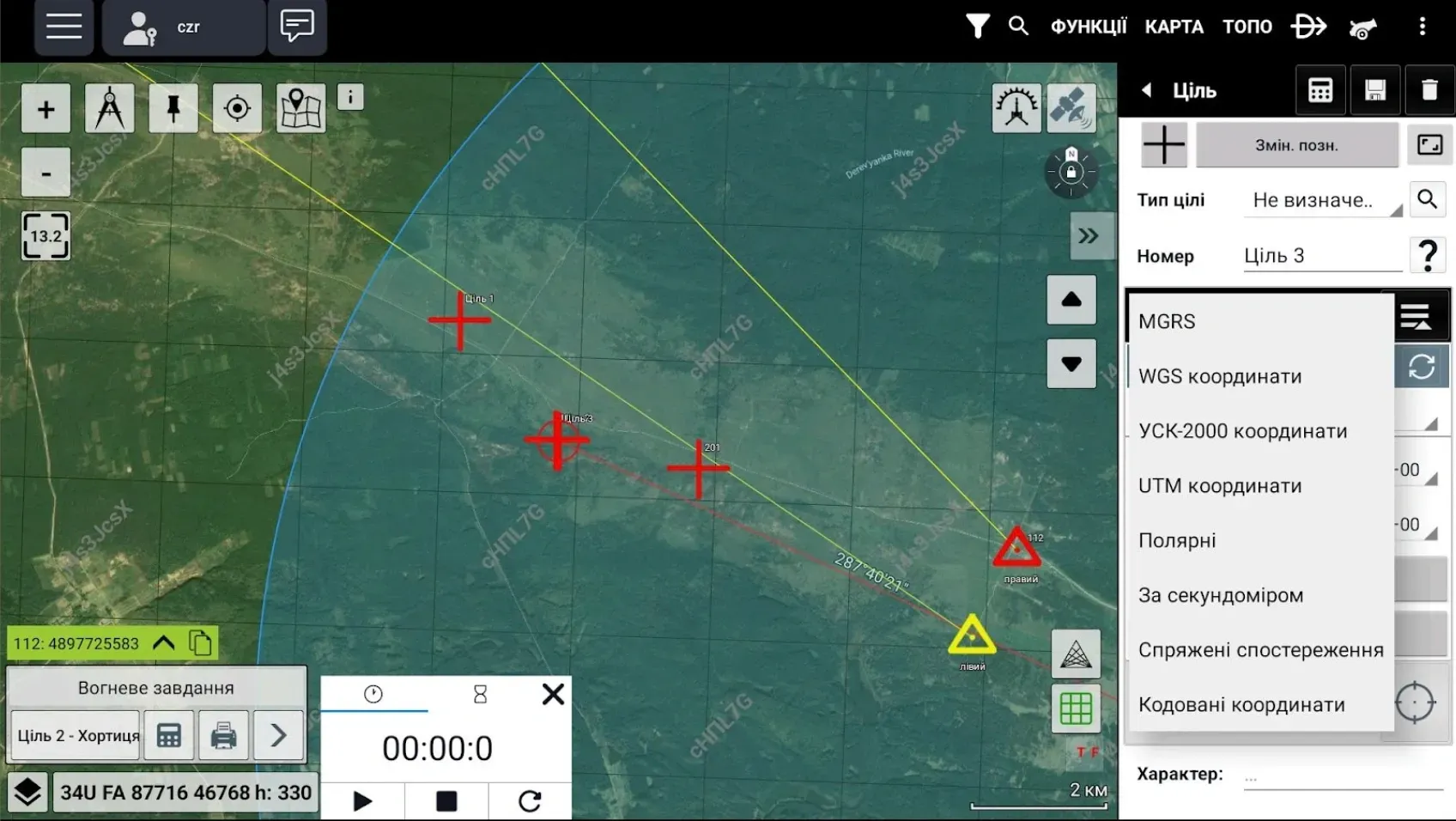

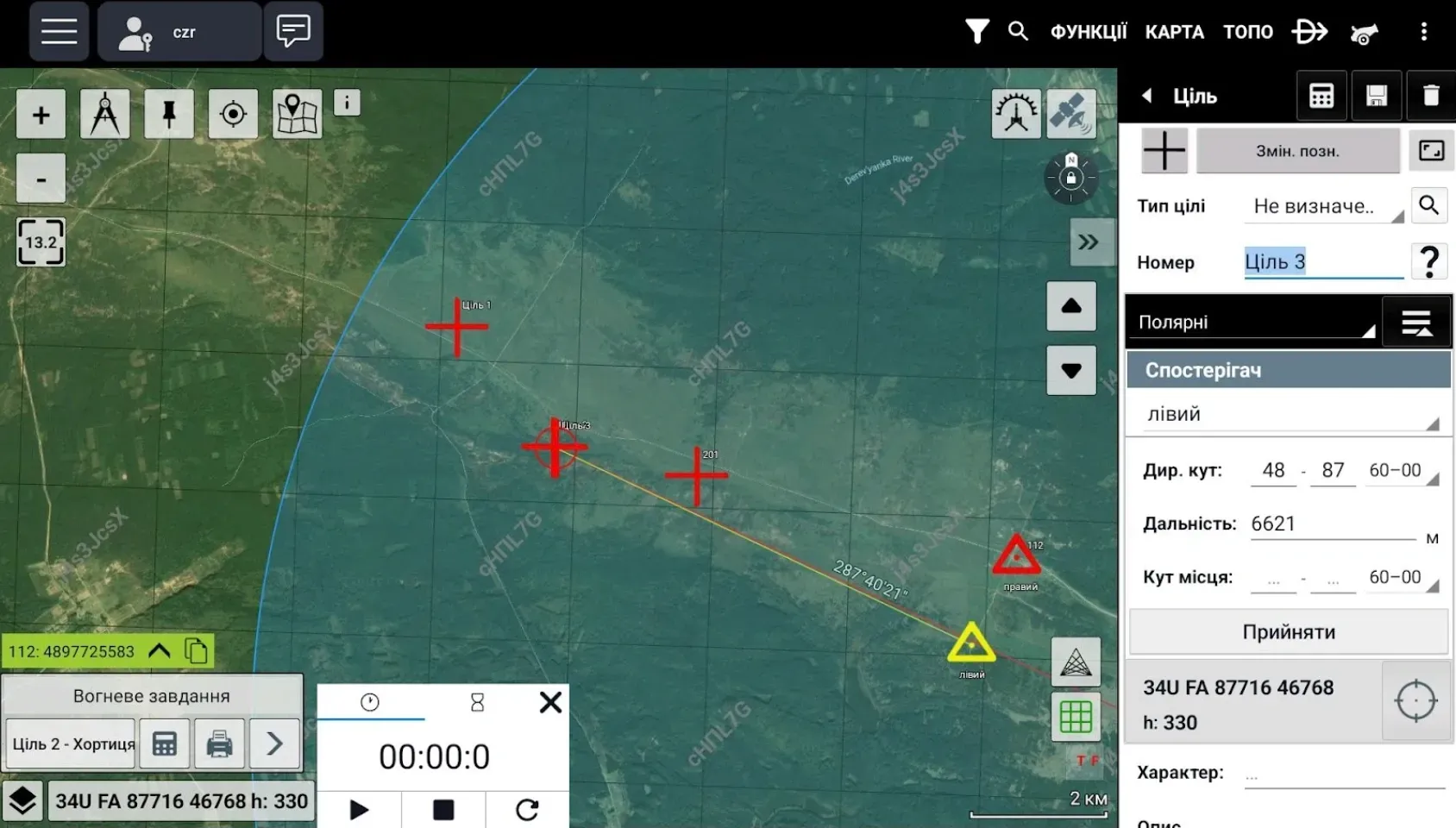

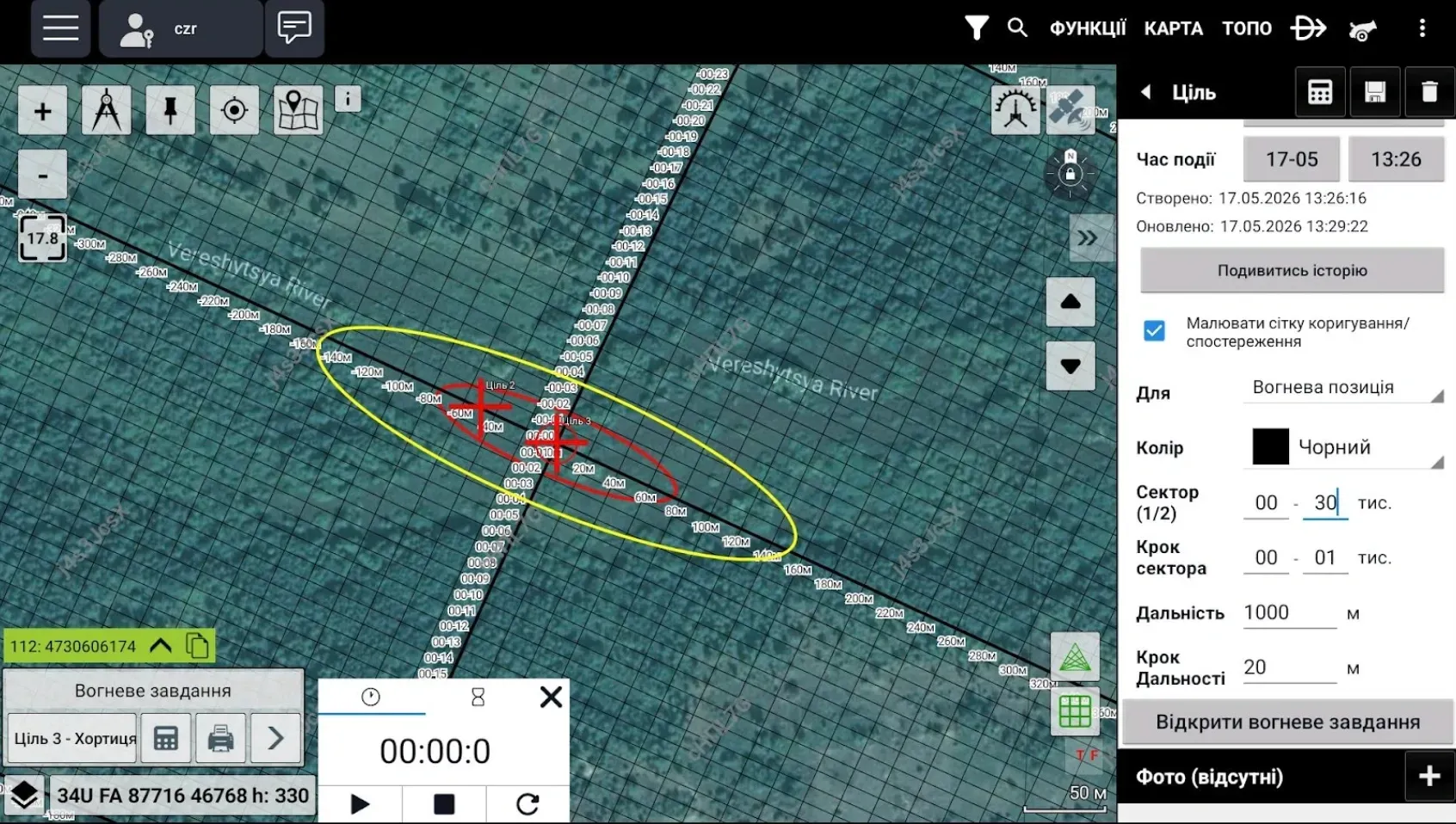

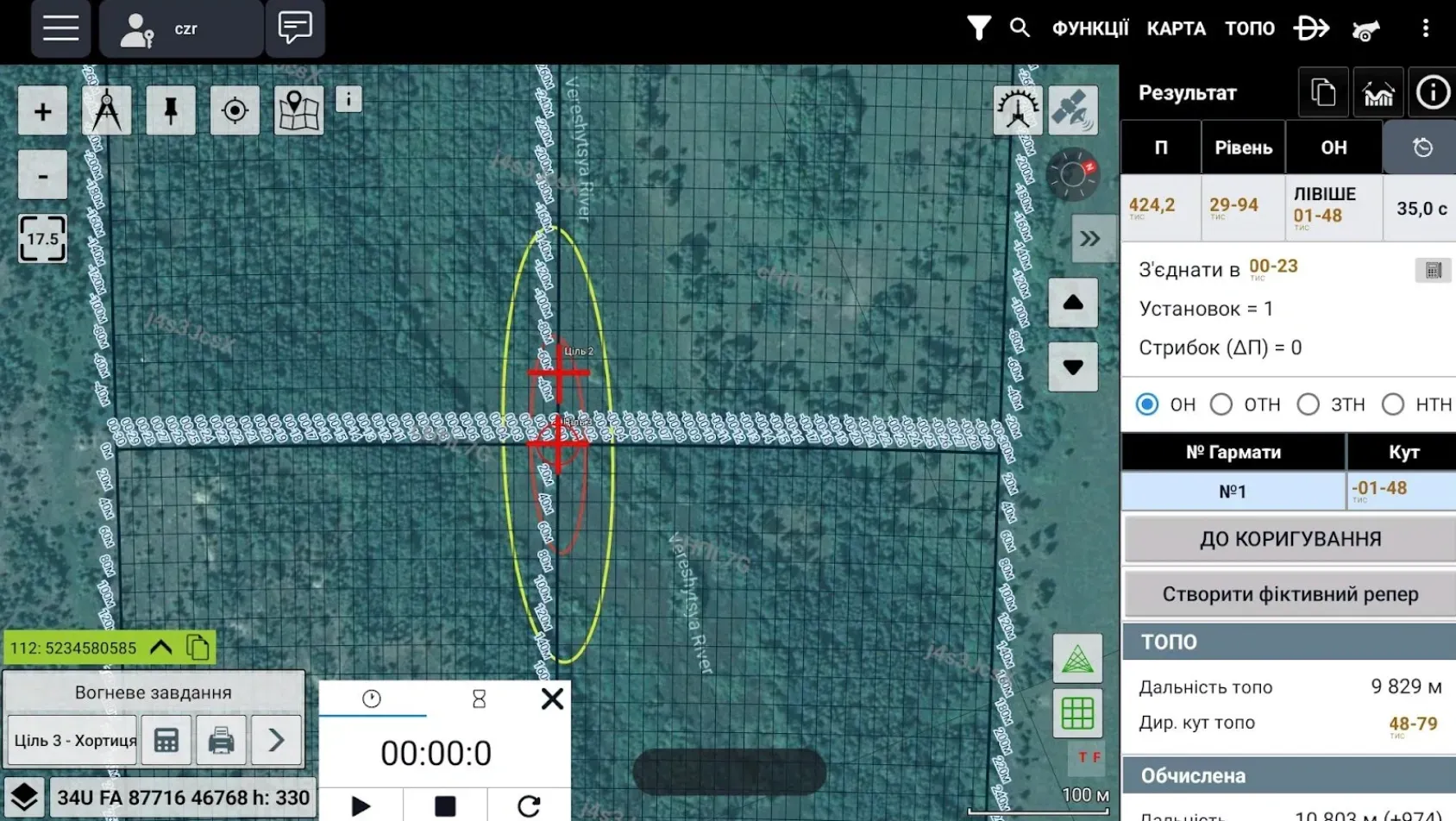

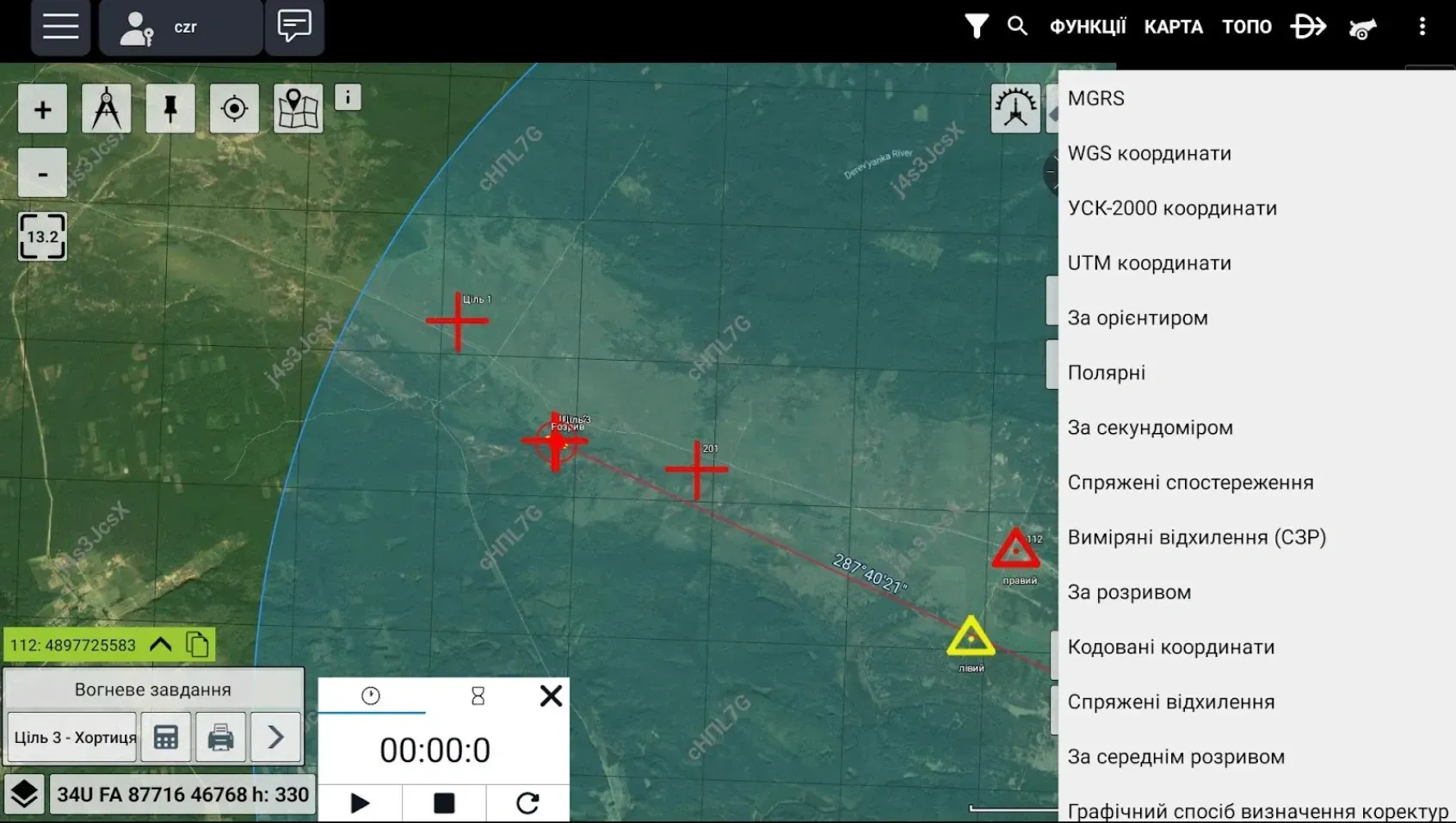

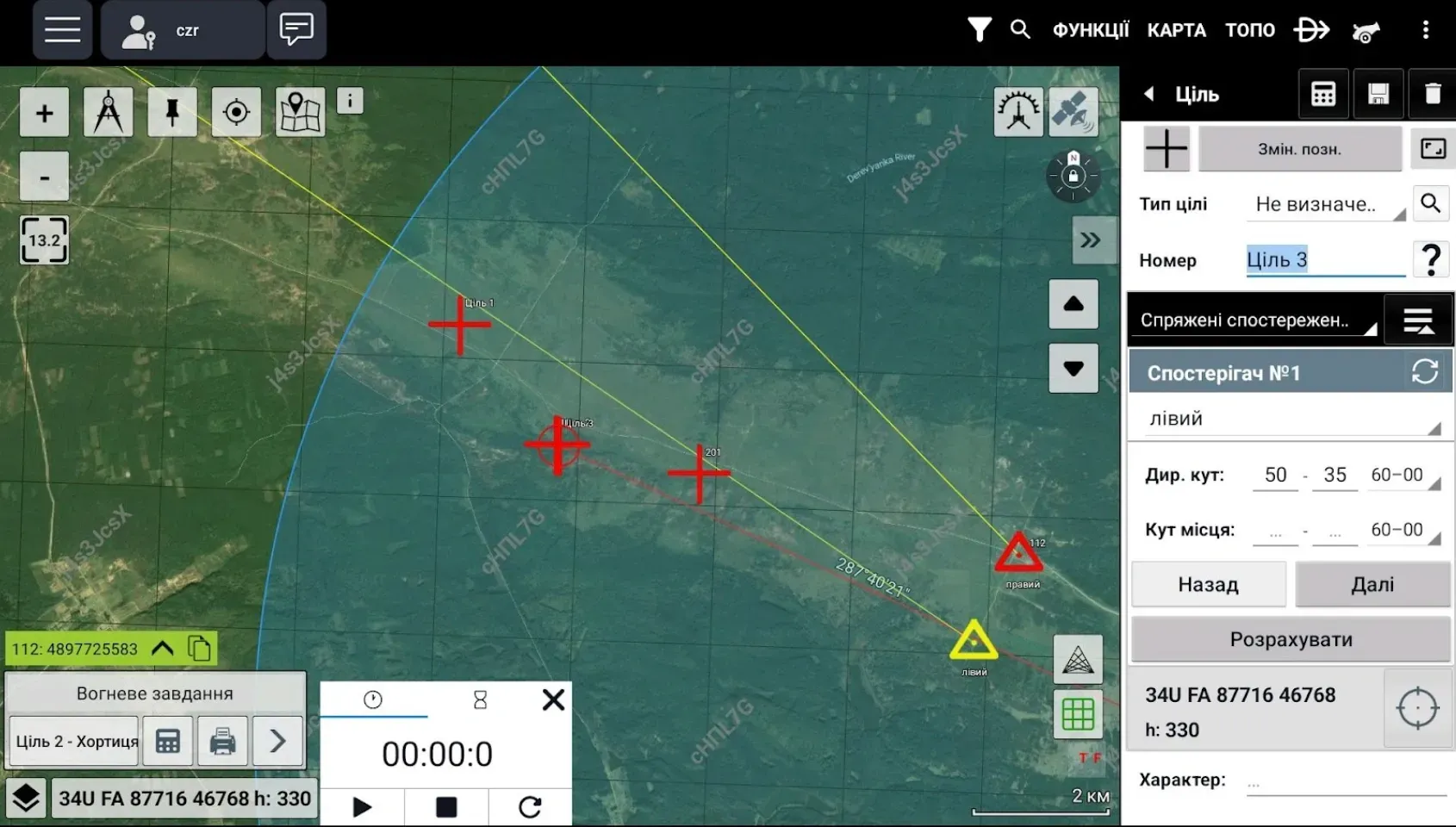

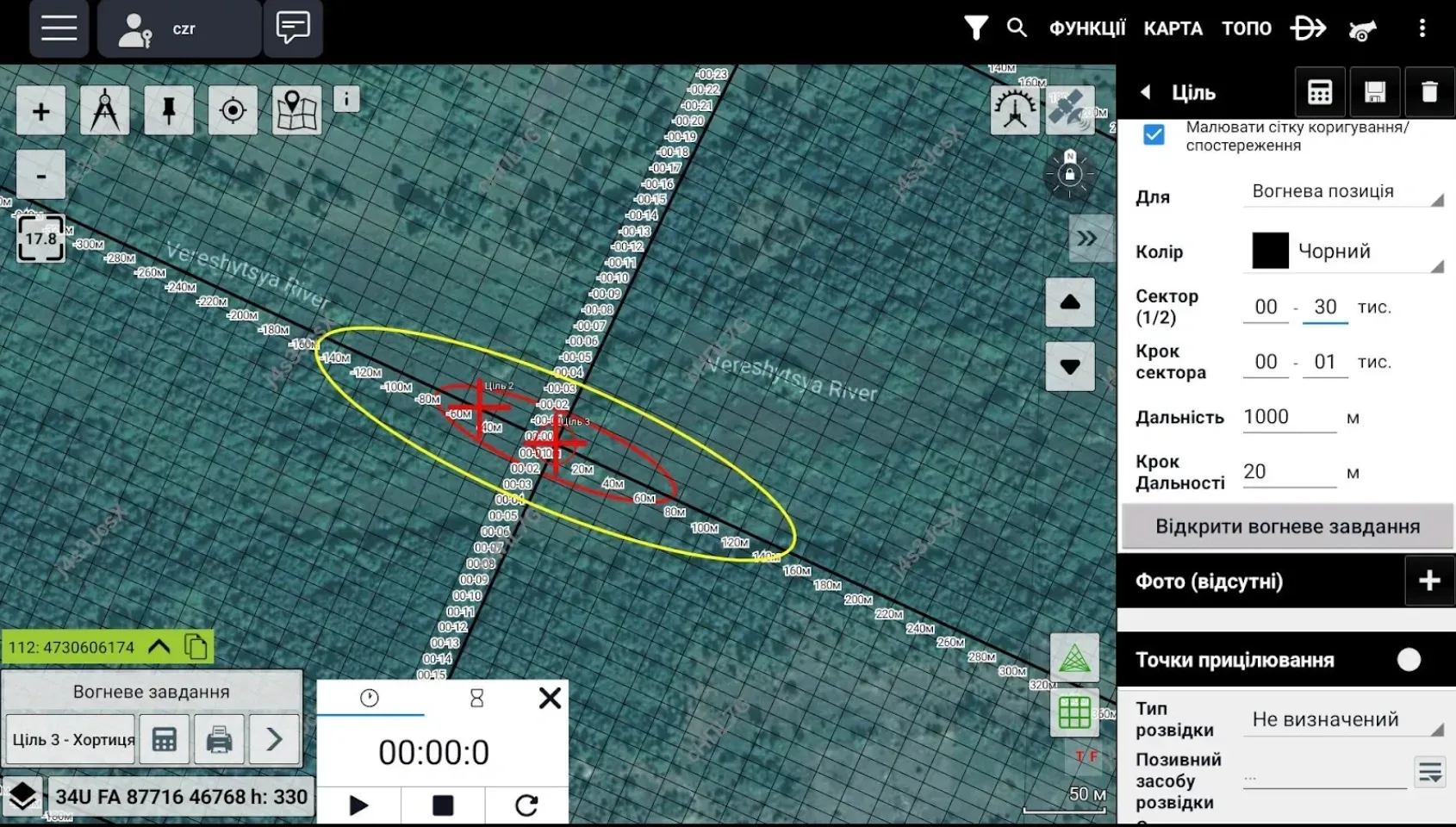

- використання сітки коригування ПК «Кропива».
Ключовий рубіж: аналіз першого пострілу
- одиночний постріл (на вирахуваних установках);
- визначення коректур (ΔД, Δd).
Блок прийняття рішень: коректура <= 50 метрів?
- Так: негайно перейти до стрільби на ураження (на виправлених установках).
- Ні: продовжити пристрілювання.
- Алгоритм №1: серія з 3-х пострілів.
- Алгоритм №2: послідовні одиночні постріли.

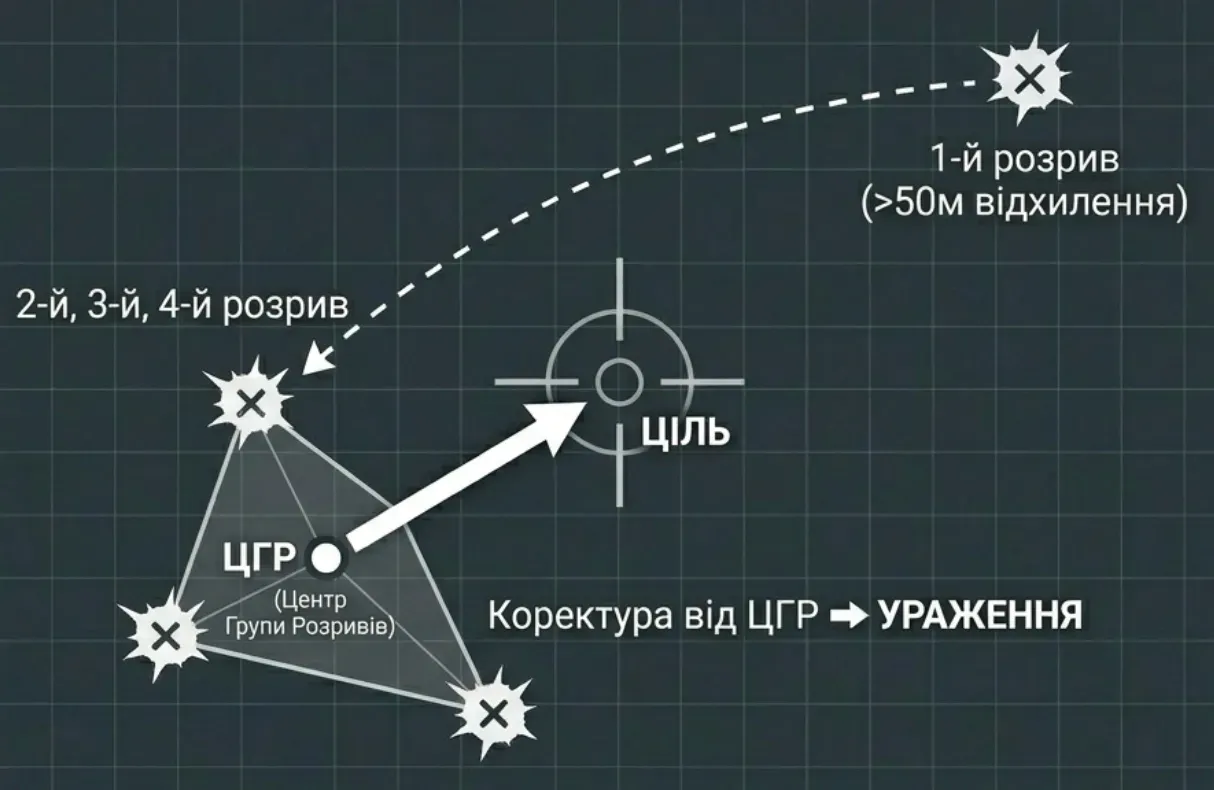

Алгоритм №1: серія з 3-х пострілів
Перевага: економія часу приблизно на 20%.
- призначити серію з трьох пострілів;
- темп має забезпечувати засічку кожного розриву;
- мінімум дві засічки необхідні для обчислення ЦГР.

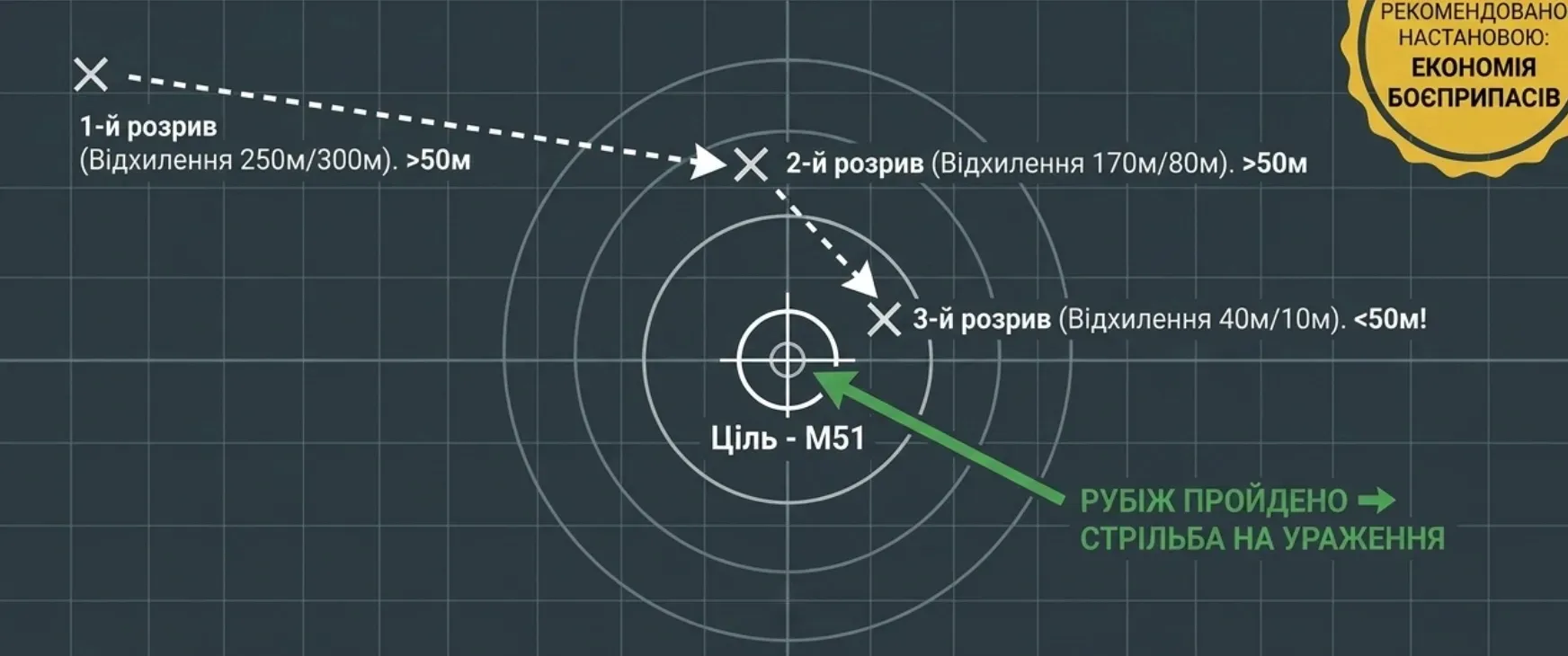

Алгоритм №2: послідовні одиночні постріли
Одиночні постріли з введенням коректур по кожному розриву виконують доти, доки відхилення не стане меншим за 50 метрів.
Умови переходу до стрільби на ураження
- коректури за відхиленням після одиночного пострілу не перевищують 50 м по дальності та 50 м по напрямку;
- введено коректури, визначені за відхиленням центру групи розривів (ЦГР), засічено не менше 2 розривів;
- пряме влучення в одиночну ціль, але вона продовжує функціонування (не знищена);
- влучення в групову ціль (після введення коректур на величину відхилення від центру цілі).
Статус: вогонь на ураження.

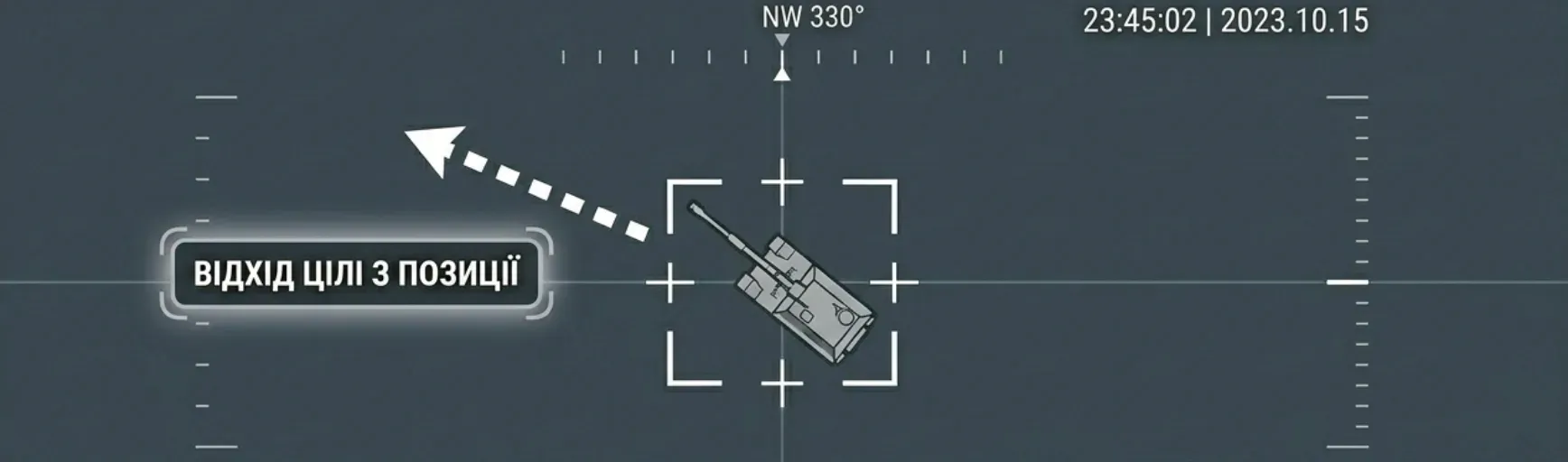

Динамічний супровід цілі
- важливою особливістю БпАК є можливість спостерігати за діями цілі, яка уражається (особливо батареї САУ);
- це дозволяє своєчасно припинити стрільбу в разі її виходу із зони обстрілу та перенести вогонь на ціль, яка зайняла нову позицію;
- оператор забезпечує безперервний контроль ефективності, запобігаючи витраті боєприпасів по порожньому місцю.
Перехід до стрільби на ураження

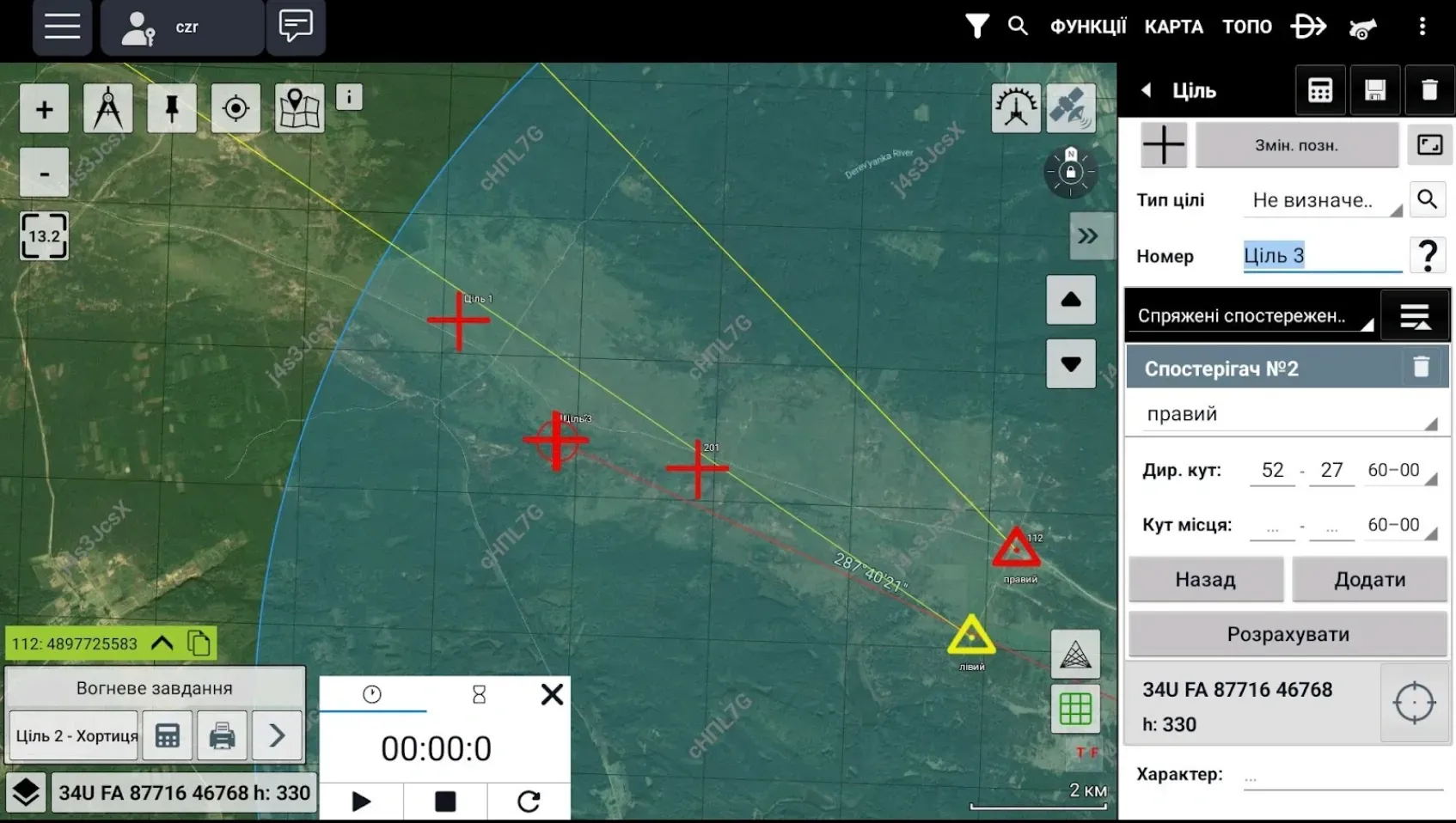

Вплив нахилу місцевості в районі розташування цілі та помилок розрахунку коректур на точність пристрілювання за допомогою спряженого спостереження такий самий, як і з далекоміром.
Пристрілювання: перехід до стрільби на ураження допускається, якщо коректури не перевищують 50 м за дальністю і напрямком.
Організація взаємодії з підрозділами артилерійської розвідки
- Організувати надійний зв’язок з підрозділами АР.
- З’ясувати технічні можливості та характеристики дронів.
- Встановити порядок обслуговування стрільби.
- Призначити райони зльоту, режим польотів та позиції.
- Довести кодування карт і сигнали управління.
- Встановити чіткий час готовності до роботи.
Синтез: життєвий цикл пристрілювання
Підготовка
- організація взаємодії;
- вибір боєприпасу (димовий для першого пострілу).
Засічка цілі
- спеціалізований БпАК (прямі координати) або Mavic (ЕКМ «Кропива»).
Перший постріл
- аналіз відхилення;
- якщо < 50 м, відразу перехід на ураження;
- якщо > 50 м, перехід до алгоритмів.
Ітерації пристрілювання
- алгоритм 1 (ЦГР з 3-х пострілів);
- алгоритм 2 (послідовні одиночні постріли).
Ураження
- перевірка чекліста;
- вогонь на ураження;
- динамічний супровід цілі.
Питання для самоконтролю
- Які існують основні способи визначення координат розриву за допомогою БпЛА?
- Чому під час коригування важливо враховувати орієнтацію камери (північ/вектор польоту)?
- Яка точність засічки розриву вважається достатньою для переходу на ураження? (Підказка: 50 м)
- У чому тактична перевага безпілотника щодо визначення «знака розриву» та супроводу цілі?
Основні закони та правила роботи з БпАК
- Уточни час у повітрі або коли БпАК стане на коригування; визнач, хто працює в каруселі заміни, чи пілот працює сам.

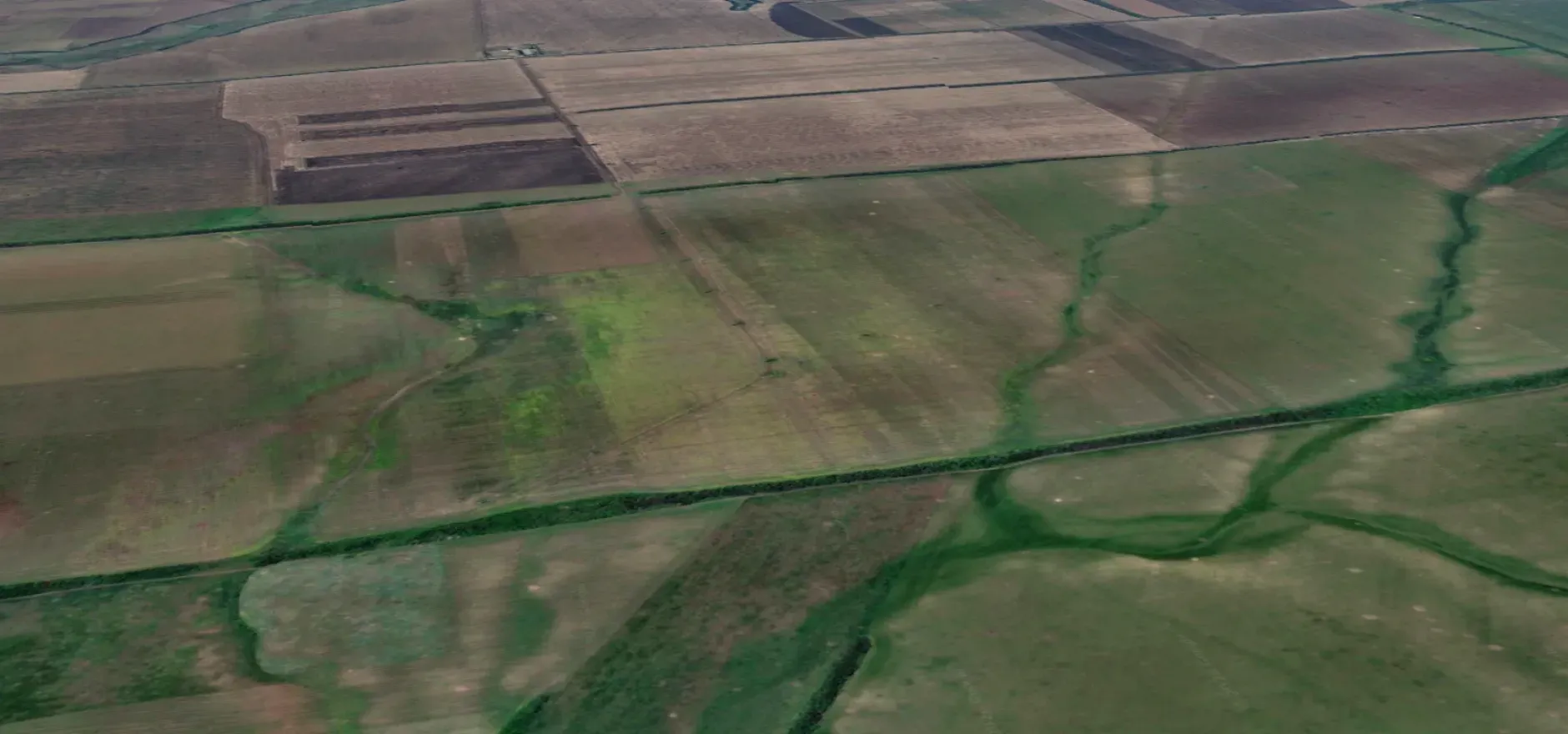

- На перший постріл отримай якісну панораму в 400-500 м по дальності.
- Порівняй координати цілі з її дійсним положенням на місцевості (для досвідчених).
- Поверни карту на планшеті так, як дивиться пілот (якщо немає змоги поставити по напрямку стрільби).
- Знайди якомога більше орієнтирів на місцевості: перехрестя доріг чи лісосмуг, стовпи, окремі кущі чи дерева, поля, засіяні різними культурами.
- Чим вище БпАК і чим він ближче до цілі, тим краща можливість визначення координат розривів.

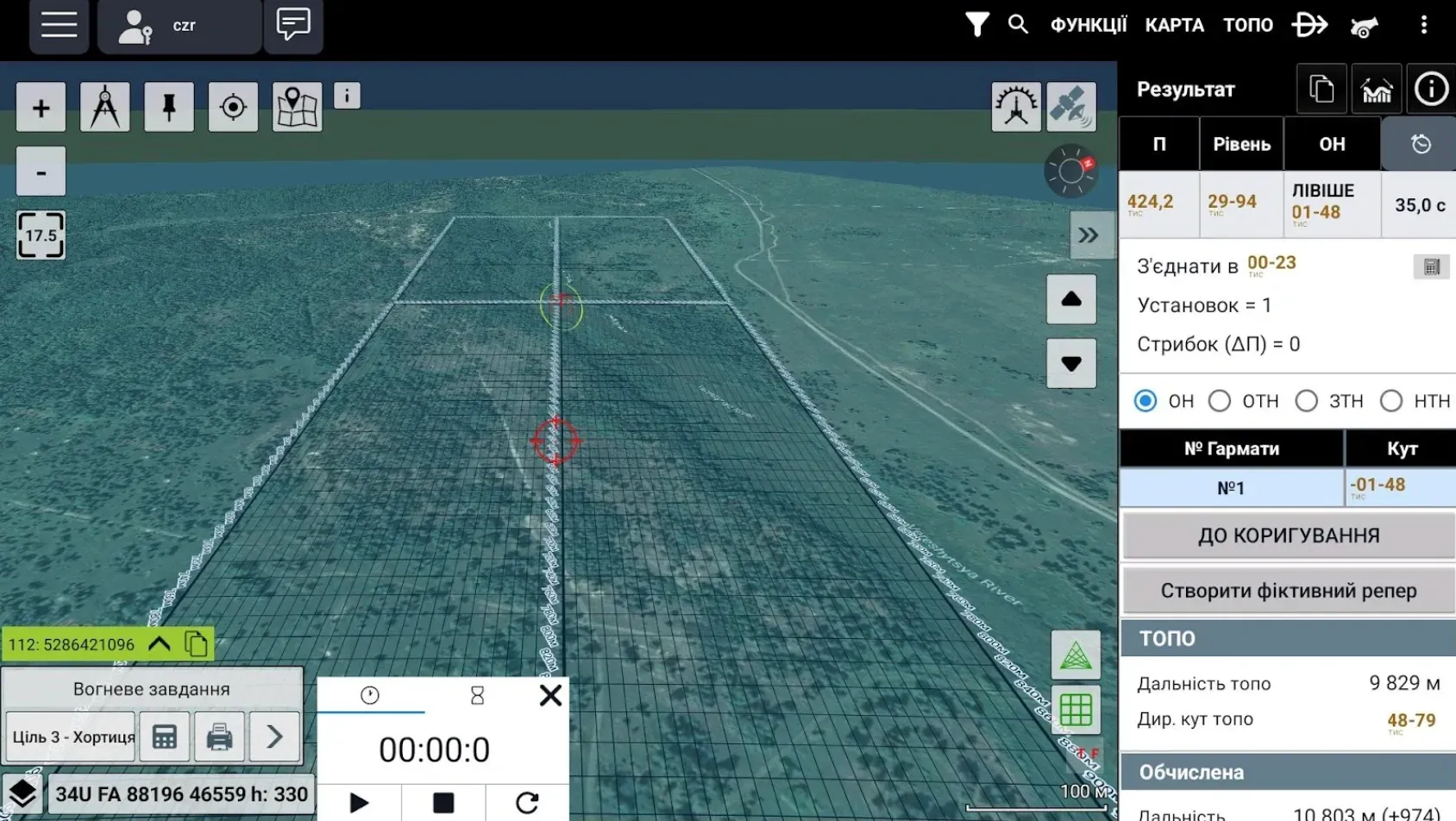

- Зображення з БпАК показане в перспективі: паралельні лінії йдуть на зближення, прямі кути виглядають гострими або тупими.
- Використовуй «циркуль» для оцінки відхилення розриву від цілі та інших предметів місцевості.
- Використовуй правило «вилки»: діли навпіл кожен із відрізків до досягнення точності 25 м.
- Враховуй попередні коректури та установки, на яких вели вогонь. Наприклад: якщо приціл 515 дав недоліт 100 м, а приціл 525 дав переліт 100 м, стріляй на прицілі 520, а не на тому, який пропонує «Кропива».
