Тема 8: Ураження нерухомих спостережуваних наземних цілей з пристрілюванням за виміряними відхиленнями.
Заняття 1: Пристрілювання за допомогою спряженого спостереження.
Навчальні питання
- Пристрілювання за допомогою спряженого спостереження.
- Ураження спостережних цілей пристрілюванням за допомогою спряженого спостереження. Визначення установок для стрільби з використанням ПК «Кропива».
Актуальність заняття
Спряжене спостереження дозволяє отримати точні координати розриву за допомогою засічки з двох пунктів, що значно підвищує точність вогню.
Очікуваний результат
Розуміння геометрії засічки та вміння взаємодіяти з правим/лівим пунктами спостереження. Вміння проводити пристрілювання та ураження цілей за допомогою СС.

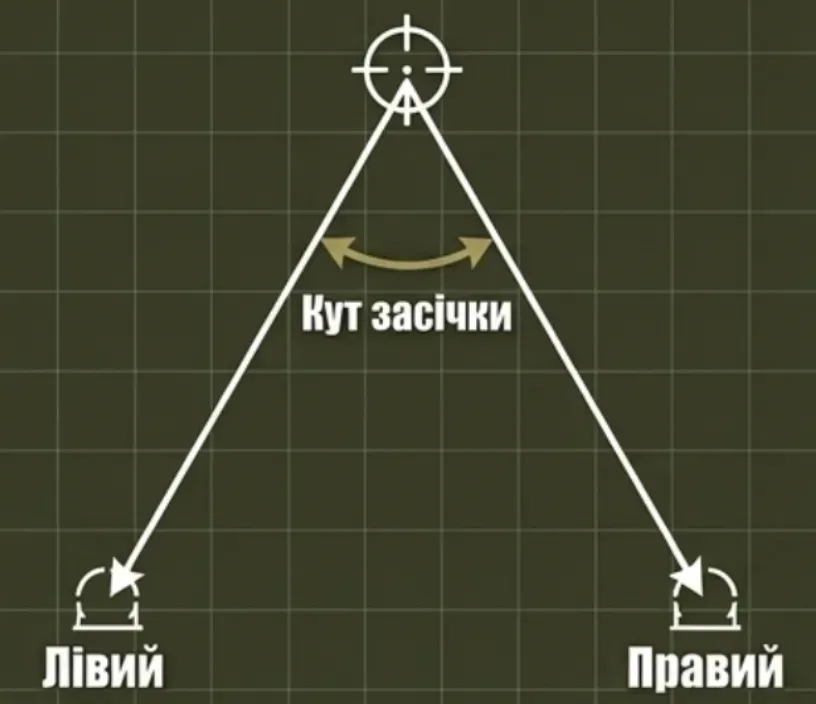

Кут засічки визначають залежно від взаємного розташування ВП, пунктів спряженого спостереження і цілі.

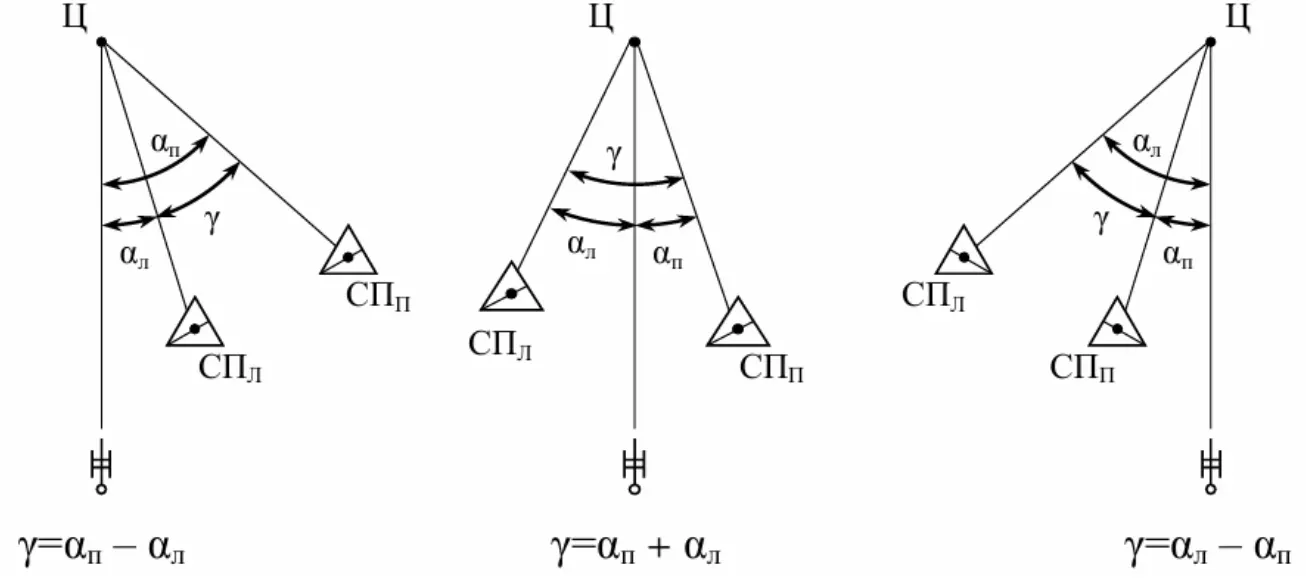

Визначення кута засічки залежно від взаємного розташування ВП, пунктів спряженого спостереження і цілі.
СП:
- Лівий та правий.
- Ціль.
- Вогнева позиція.

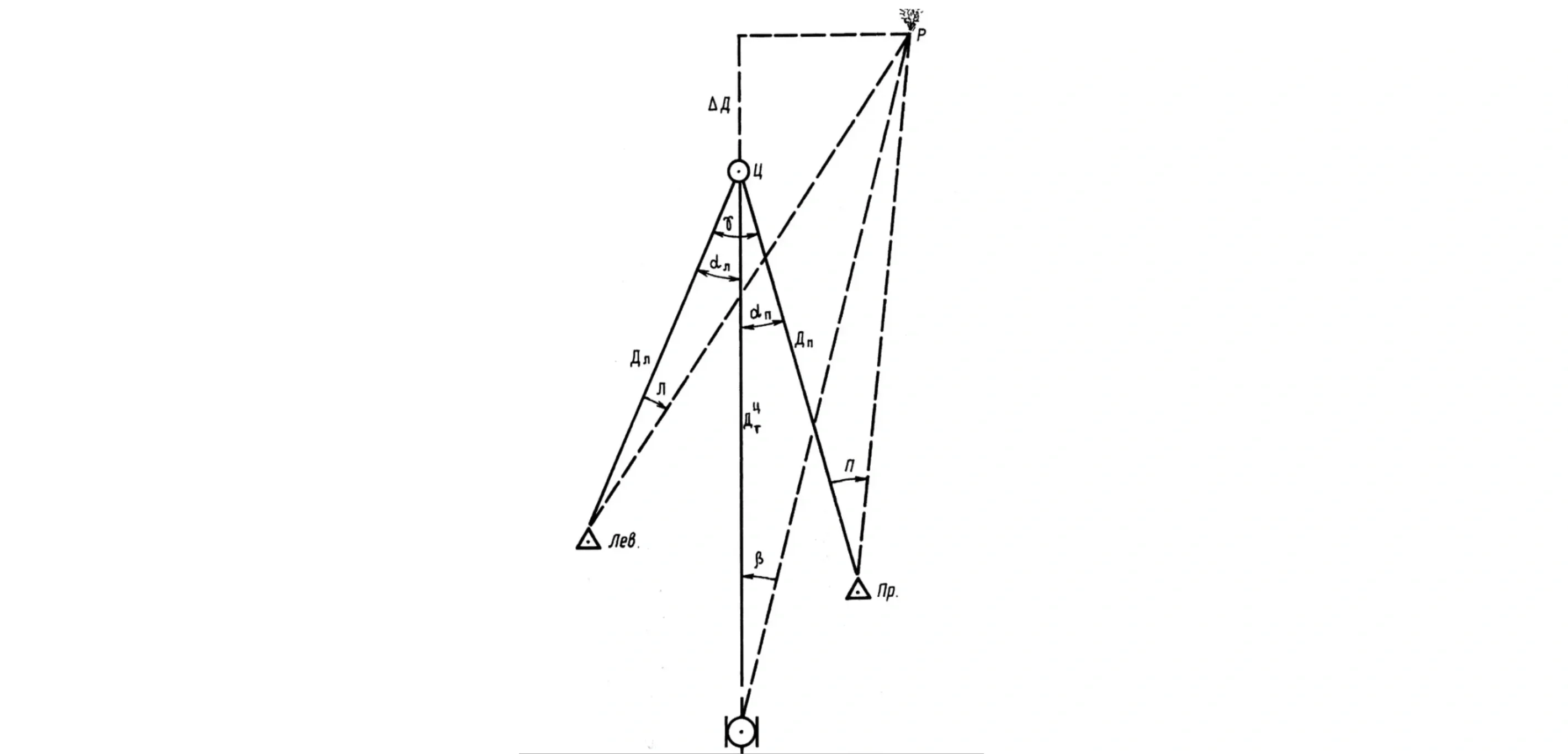

На вирахуваних установках основній гарматі призначаємо 1 постріл, СП лівому та правому ставимо задачу засікти 1 наземний розрив та доповісти виміряні кути по розриву.
Перше навчальне питання
3.2.1.5. Пристрілювання за допомогою спряженого спостереження
Кут засічки - не менше 1-00 (застосовують, якщо кут засічки 1-00 і більше; практично за будь-якої дальності).
Похибка визначення дирекційних кутів - не більше 0-02.
Розвідникам на пунктах спряженого спостереження вказують точку цілі, в яку повинні бути наведені перехрестя приладів. На пунктах спряженого спостереження за допомогою оптичних приладів визначають дирекційні кути на ціль і розрив або бокові відхилення розривів від цілі.
Друге навчальне питання
Визначення коректур аналітичним способом (3.5.2)
Визначення коректур дальності та напрямку аналітичним способом дозволяється, якщо поправка на зміщення хоча б для одного пункту спряженого спостереження менше 5-00.
При цьому вимірюють бокові відхилення розривів від цілі по напрямку відносно пунктів спряженого спостереження. Якщо хоча б для одного пункту спряженого спостереження поправка на зміщення менше 5-00, коректури можуть розраховуватися за формулами.
КРИТИЧНА УМОВА: поправка на зміщення < 5-00.
Поправка на зміщення - хоча б для одного пункту.
ПЕРЕХІД ДО СТРІЛЬБИ НА УРАЖЕННЯ.
Вплив нахилу місцевості у районі розташування цілі та помилок розрахунку коректур на точність пристрілювання за допомогою спряженого спостереження такий самий, як і з далекоміром.
Пристрілювання: перехід до стрільби на ураження допускається, якщо коректури не перевищують 50 м за дальністю і напрямком.
Стрільба на ураження.
Підсумки та опитування
Пристрілювання за допомогою спряженого спостереження (СпС)
- У чому полягає суть методу спряженого спостереження та яка мінімальна кількість пунктів спостереження потрібна для його реалізації?
Відповідь: Суть методу полягає у засічці розриву з двох пунктів і визначенні його координат перетином напрямків. Мінімально потрібно 2 пункти спостереження (лівий і правий).
- Що таке «база спряженого спостереження» і які вимоги висуваються до її довжини відносно дальності стрільби?
Відповідь: База СпС - це відстань між лівим і правим пунктами спостереження. Її підбирають так, щоб забезпечити надійний кут засічки та точність визначення розриву на даній дальності.
- Поясніть поняття «кута засічки»: яке його оптимальне значення для забезпечення високої точності визначення координат розриву?
Відповідь: Кут засічки - це кут між напрямками на розрив із двох пунктів. Для практичної роботи він має бути не менше 1-00; зі збільшенням кута в допустимих межах точність зазвичай зростає.
- Який порядок взаємодії між правим та лівим пунктами спостереження при доповіді про розрив?
Відповідь: Обидва пункти одночасно спостерігають розрив, вимірюють кути (або бокові відхилення) і негайно доповідають на КСП в установленому форматі: хто доповідає, номер цілі/пострілу, значення вимірювань.
Ураження спостережних цілей при СС
- Як за даними двох приладів спостереження (наприклад, кутів засічки) обчислюються відхилення розриву по дальності та напрямку (лінійна засічка)?
Відповідь: За двома кутовими вимірами виконують лінійну засічку, отримують координати точки розриву, далі порівнюють їх з координатами цілі та визначають коректури по дальності і напрямку.
- У яких випадках пристрілювання за допомогою СС вважається закінченим і дозволяється перехід до стрільби на ураження?
Відповідь: Перехід дозволяється, коли отримані коректури не перевищують 50 м по дальності та напрямку і дані засічки вважаються надійними.
- Як діяти командиру, якщо дані з одного пункту спостереження отримані, а з іншого - ні (неможливість засічки)?
Відповідь: Потрібно повторити постріл/спостереження, уточнити роботу пунктів і умови видимості. Якщо засічка системно неможлива, перейти на інший спосіб коректування за рішенням командира.
- Яка допустима помилка визначення координат розриву при СпС для того, щоб коректури вважалися надійними?
Відповідь: Орієнтуються на нормативи точності СпС; практично коректури вважають надійними, якщо похибка мала і не призводить до перевищення порогу 50 м для переходу на ураження.
Вихідні дані та приклади
«Правий» - 34UFA 94409 45444 h 351
«Лівий» - 34UFA 93801 44157 h 351
На вирахуваних установках основній гарматі призначаємо 1 постріл, СП лівому та правому ставимо задачу засікти 1 наземний розрив та доповісти виміряні кути по розриву.
Спряжені спостереження:
- Лівий: 54-46.
- Правий: 50-26.
Вводимо дані цілі 101: 34U FA 91615 45638, висота 331.

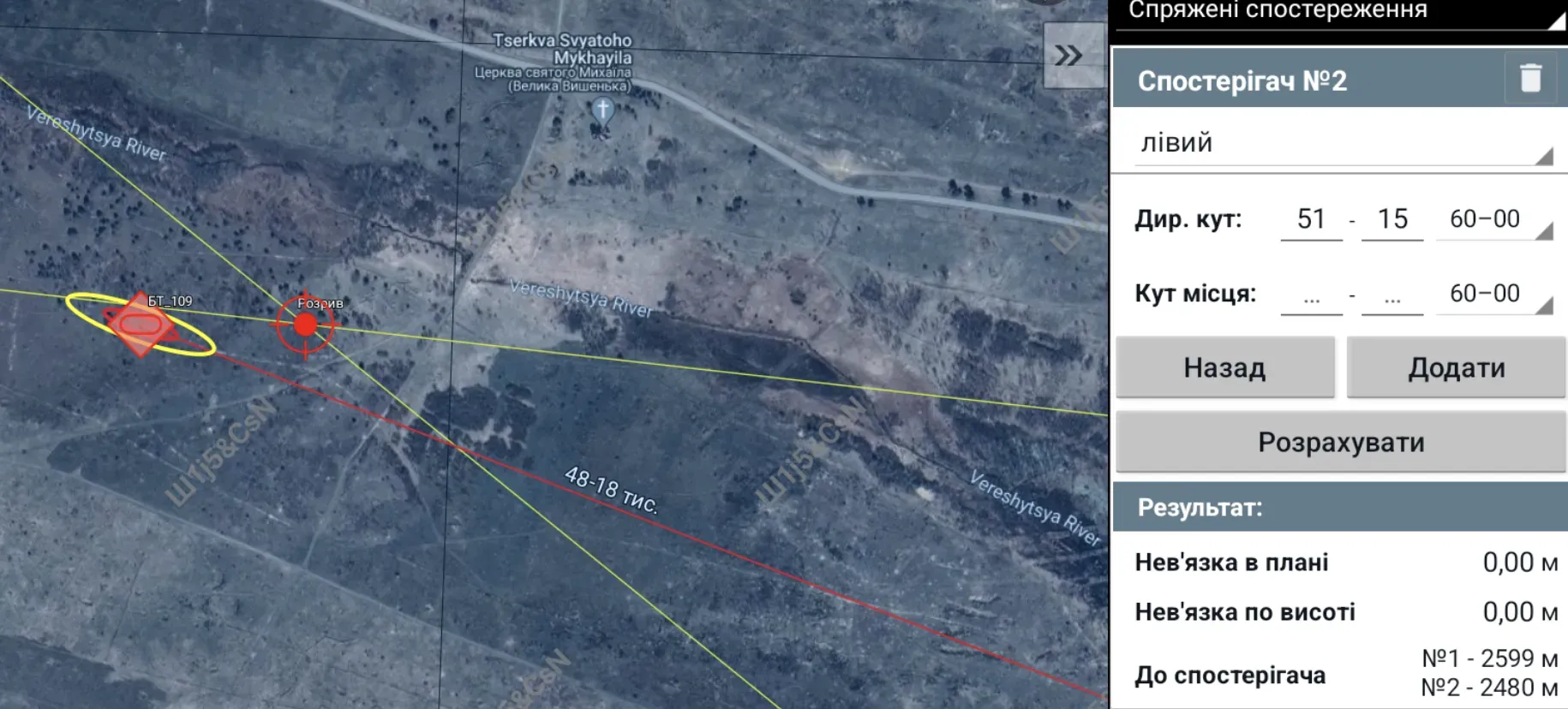

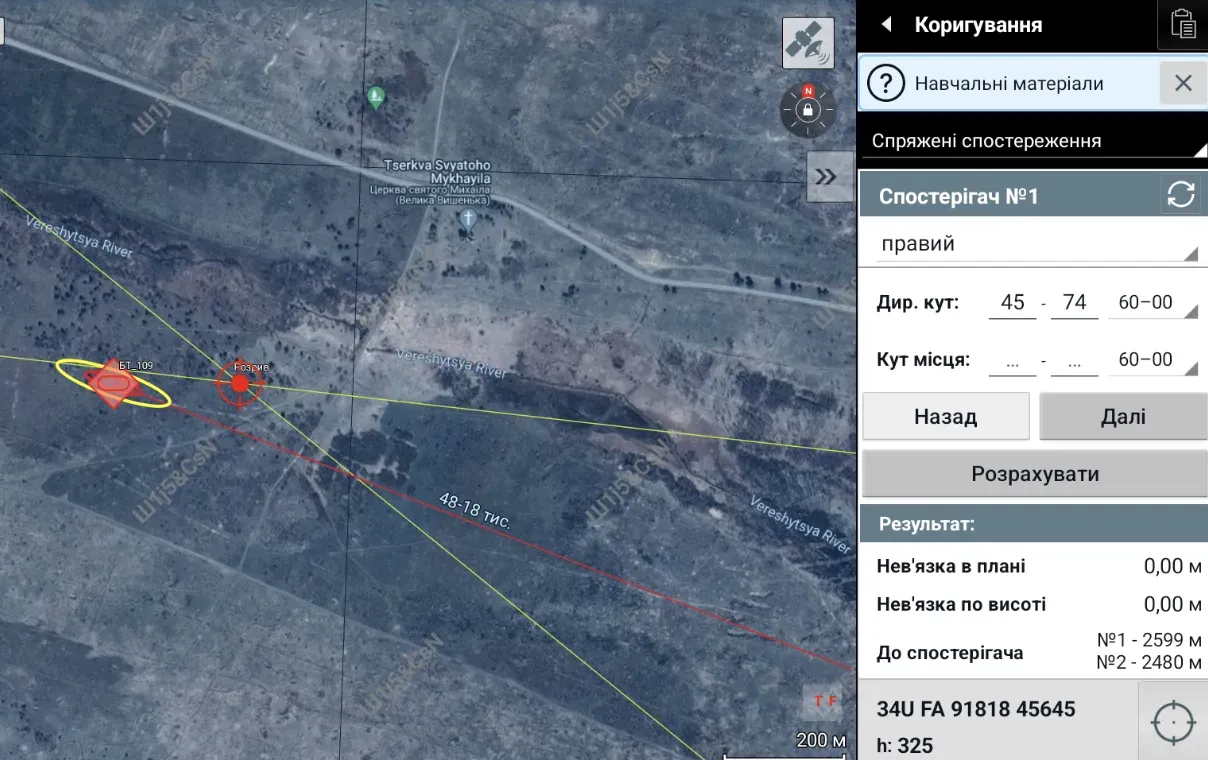

Отримали засічку першого розриву: правий 45-74, лівий 51-15.
Ц101
- ПРАВИЙ: 46-97.
- ЛІВИЙ: 50-80.
- Заряд: 5.
- Приціл: 444.
- Рівень: 29-89.
- Основний напрямок: лівіше 00-41.
- Координати: 34U FA 90887 46182 h324.
Ц102
- ПРАВИЙ: 48-00.
- ЛІВИЙ: 49-37.
- Заряд: 1.
- Приціл: 584.
- Рівень: 29-97.
- Основний напрямок: лівіше 01-17.
- Координати: 34U FA 84936 48525 h354.
Ц103
- ПРАВИЙ: 47-21.
- ЛІВИЙ: 49-79.
- Заряд: 4.
- Приціл: 552.
- Рівень: 29-91.
- Основний напрямок: лівіше 00-92.
- Координати: 34U FA 89233 46663 h332.
Ц104
- ПРАВИЙ: 49-09, 49-25.
- ЛІВИЙ: 51-15, 51-03.
- Заряд: 2.
- Приціл: 416, -68.
- Рівень: 29-95.
- Основний напрямок: правіше 00-06, +00-01.
- Координати: 34U FA 88484 48149 h335.
Підсумки та опитування

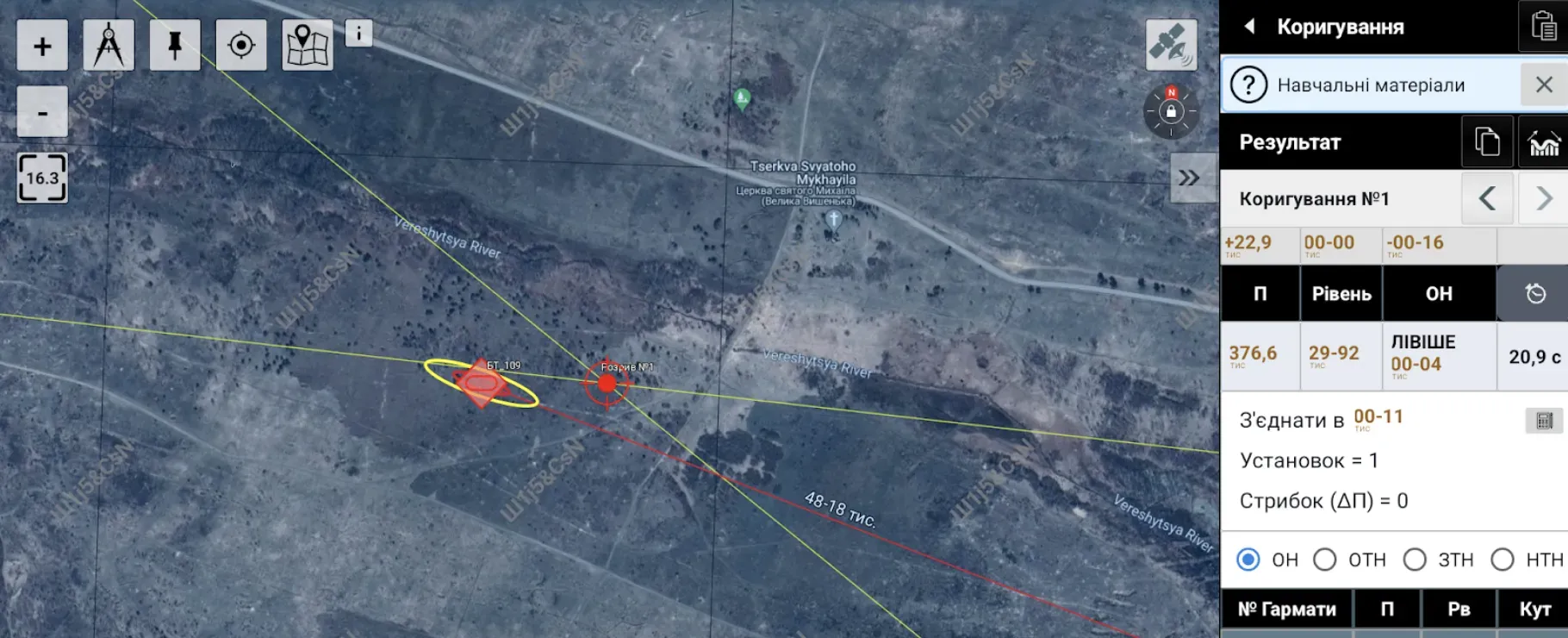

Визначення установок та коректування в ПК «Кропива»
- Як у «Кропиві» налаштувати роботу з двома пунктами спостереження (СС) та внести їхні координати й орієнтирні напрямки?
Відповідь: У картці цілі/вогневої задачі обирають режим СпС, додають два пункти спостереження (правий і лівий), вводять їхні координати та орієнтирні напрямки, після чого перевіряють прив’язку на карті.
- Опишіть алгоритм введення кутових відхилень від правого та лівого спостерігачів у програму для автоматичного отримання точки розриву на карті.
Відповідь: Після пострілу вносять вимірювання від правого і лівого СП у відповідні поля, підтверджують введення, і програма автоматично будує точку розриву та обчислює коректури.
- Як «Кропива» відображає на екрані «трикутник помилки» при засічці розриву і як оператору прийняти рішення про введення коректури?
Відповідь: Програма показує зону невизначеності (трикутник/область перетину). Якщо вона мала і центр стійко визначений, вводять коректуру; якщо велика - повторюють засічку або уточнюють дані.
- Продемонструйте, як у програмі здійснити перехід від одиночного пристрілочного пострілу до вогню всією батареєю (режим «Ураження») після фіксації розриву методом СС.
Відповідь: Після прийняття коректур підтверджують результати пристрілювання, перемикають режим на «Ураження», задають параметри залпу батареї та виконують відкриття вогню за оновленими установками.
